TCL2952B图象偏大-家电-数据之家

TCL2952B图象偏大，并且左右枕形失真，测电源电压142V和图纸相符，
---------------------------------
检查枕效政电路是否正常[audio01]
---------------------------------
[audio48] 枕效政电路是正常，行场同时变大，像是行逆程电容变大的现象，但逆程电容没有换过，是原机的，变大的情况不多，我怀疑总线数据出问题，该机是怎么进总线的。
---------------------------------
[audio18] 会是行输出变压器出问题吗
---------------------------------
检查一个阻尼二级管是否漏电了.试试
---------------------------------
有没有检查行逆程电容容量变小的问题
---------------------------------
你主要查枕校电路就能搞定啦.[audio07]
---------------------------------
[audio14] 枕形失真校正管Q722（2SD880）C极电压只有3伏，管Q722（2SD880）拆下测是好的，L414、C417、D412均是好的。
---------------------------------
应该采用代换的方式把上述元件试一下
---------------------------------
仔细检查行校正电路的二极管和逆程电容
---------------------------------
测一下枕校管的集电机和基机的电压不就可以是不是枕校部分的问题
---------------------------------
[audio06] 枕校管的集电极3伏都不到，我想也是枕形失真校正电路有故障，但查不到故障件，并且是行场幅都变大，进总线调有变化，但调不好。[audio35]
---------------------------------
你主要查枕校电路的电容和可调就行啦[audio07]
---------------------------------
枕校电路的那两个电感换过了吗?
---------------------------------
该机为总线控制，没有可调电阻，在什么资料上有这方面的介绍，我想查查，元件是不是一定要用代换法才能确定它是不是真坏:yw::yw::yw:
---------------------------------
[audio50] 还是没修好，不知会不会行输出变压器或偏转问题。 [audio50][audio50][audio50][audio50]
---------------------------------
己修好是总线的设置出错，将TB1240设置为TB1238但用户说没有被人调过，因此让我走了不少弯路，在此各位师付的热心帮助修好后测Q722的集电极有15伏左右。
---------------------------------
将D412更换也许就搞定了.那个元件高频性能不好,表是测不出的.
---------------------------------
枕形校正电路的快速检修技巧枕形校正电路在25以及25以上的大屏幕彩色电视机中均无一例外的采用了该电路，由于此电路的工作电流比较大，发热量也比较高损坏的机率也随之增加。再加上它的工作正常与否直接影响图象线性失真度以及行幅幅度宽窄，肉眼很容易发觉。所以怎样高效快速的维修该电路，是我们做为上门服务维修的师傅应该好好探讨的一个问题。下面本人就多年来维修枕形校正电路方法与技巧些出来与大家切磋（本文以全分离元件来分析，对于集成电路校正以及小信号校正信号集成在IC内的电路由于相对简单些，在这里就不再重复介绍，维修时可参照此文的维修方法与技巧）。同时也希望有更多的一线维修师傅写出更好的检修方法与技巧性的文章供大家借鉴参考。一、枕形校正电路的特点：其实枕形校正电路为一线性良好工作非常稳定且工作状态可以调整的一个功率放大器。其主要作用有两个： 1．向负载输出稳定直流工作电压，且输出直流工作电压的高低值可以调整（调整输出直流电压的高低值也就是调整行幅的小与大）。 2．将场校正信号顺利不失真的放大，然后去调制流过行偏转中的行锯齿波电流以抵消或补偿CRT遇电路的自然失真现象，其补偿量的大小可以调节。二、枕形校正电路损坏后出现的故障现象 1．行幅缩小但不失真（图象线性良好）； 2．行幅扩大但不失真（图象线性良好）； 3．行幅缩小且失真（图象线性失真）； 4．行幅扩大且失真（图象线性失真）；对于1与2的故障现象说明场校正信号可以顺利通过全部电路进行不失真的放大，只不过该电路输出的直流电压的高低发生了变化过高或过低。对于3与4的故障现象有两种原因造成：（1）。场校正信号无法顺利通过全部电路进行放大，整个校正电路的直流输出存在开路或短路故障场校正信号被阻断无法传输给负载电路；（2）。枕形校正电路输出直流电压的高低发生了变化过高或过低同时场校正信号没有送到该电路而产生此故障现象。三、枕形校正电路的检修技巧要想高效快速的检修好枕形校正电路（电路如图一所示），我们首先应该知道该电路的各个关键检测点 1． A点：（即该电路的负载直流输出点），此点在电路正常工作时电压值为23V。A点电压的高低将直接影响图象的行幅大小也就是图象幅度的宽与窄。 2． B点：因为该点位置在整个电路的的中间，在检修时通过对此点电位的短路可快速区分出故障原因与部位在枕形校正电路的前半段还是在后半段。这样可大大提高检修速度与效率。 3． C点：通过对C点电位的改变可快速判断出行枕形校正电路后半段的正常与否。从而达到对电路的快速检修的目的。 4． D点：短路D点电位到地线可快速判断C点至D点之间电路是否通畅。 5． E点：对E点电位（指交流电压）的监测可排除由行输出电路个别元件短使输出的校正直流电压消失而造成行幅过宽且带枕形失真的故障现象（即使整个行校正电路完全正常也会出现此故障）。四、快速检修电路实例例1．机型TCL2952 故障：行幅扩大且枕形失真分析：根据以上介绍行枕形校正电路检修的规律，首先测电路中A点的直流电压为4.6V严重偏低（电路如图二所示）。造成A点电位降低的原因有以下几种：（1）。校正功率放大管Q1403 C、E极击穿短路；（2）。串联阻尼二极管D421击穿短路；（3）。行枕形校正电路的某些元件损坏造成整个电路的直流工作点严重偏离，换句话说只要能使校正功率放大管Q1403进入饱和导通状态，均会使电路中正常的A点电压被短路而降低，从而出现电视画面扩大且枕形失真的故障现象。检修：为快速查出A点电位偏低的原因所在（1）。首先短路Q1404的E、B极以便Q1404、Q1403同时截止使A点电位升高。短路后A点电位依旧不变，说明故障出在后级电路中与前级无关。（为叙述方便把电路中B点至E点叫后级；B点至C点叫前级）如图二所示。（2）。测Q1403与D421负端对地正向电阻值在30K左右变动（数字万用表黑表笔接地）；反向电阻为6.3K(红表笔接地测量值)基本正常。（3）。测量电路中的E点交流电压为34。3V偏低正常应为70V交流值。在行负载无短路的情况下A点电位不能升高，于是检查校正电压形成电容C1451，取下测量已无容量。将其更换后开机电视画面幅度恢复正常，在测A点直流电压为23。4V恢复正常。小结：在电路中E点交流电压值与对地电阻也是一个关键测试点。E点脉冲的正常与否将直接影响电路中A点校正直流电压的形成；灵活改变B点电位的高低模拟后级电路的饱和与截止，可快速判断出后级放大电路是否工作正常，也是提高检修速度与效率的方法之一。提示：其实本人在实际维修中很少采用电阻测量方法,均采用数字万用表的“二极管挡”来测量。此方法对提高检修速度有很大的帮助，就拿此例测量来说由于电路中电容的影响，使测出的30K电阻值长时间无法稳定其读数值，真叫人忙马不快。采用“二极管挡”来测量就方便快速得多如：测得Q1403C极与D421负端对地正向电压降在0.465V（数字万用表红表笔接地）；反向电压降为1.4V(黑表笔接地测量值),且可瞬间得出测量结果。例2．机型 TCL2952 故障：行幅扩大且枕形失真有尖叫声开机首先测行枕形校正电路中的A点电压为6。6V偏低。检修与分析：（1）。首先短路Q1404的E、B极，此时电视画面行幅度大大缩小，A点的电位也升为53V。说明Q1404至E点电路工作正常，故障原因可能是由于前级电路异常引起。（2）。测B点电位为4。5V偏低正常应在7。1V。测C点电压为1。35V偏低（正常在2。5V）、Q1405 C极0。68V、E极0。73V。从测量结果可看出Q1405的C极电压降得最低（电路如图三所示）。立即短路Q1405的B、E极让其截止看C极电压能否上升，结果电压依旧不变。该管的供点由R1440从24V取得，取下R1440测量以开路。用10K电阻更换后开机故障消失。小结：当R1440开路后Q1405的C极电压大幅下降于是Q1404、Q1403跟着饱和导通，将校正直流电压短路到地便出现了该故障；由于A点电位的大幅下降使流过L1405（校正调制电感）中的电流加大，产生的磁场增加而出现行频的尖叫声。例3．机型 TCL2509 故障：行幅缩小但线性良好开机测A点电压为53。5V偏高（正常在23V左右）；B点电压为7。1V正常；C点电压2。5均正常（电路如图四所示）。短路Q1404的E、C极，这时行幅度立即扩大但有失真现象，说明Q1403至电路中的E点之间正常。仔细测Q1404E极电压为6。7V偏低（正常在7。7V）处于反偏状态，C极0。5V（正常在0。57V，其Q1404的B极却正常电压值为7。1V。可见故障就出在Q1404的偏置电路上。分析与检修：A点电压过高可排除因Q1403、R1431等后级电路短路所引起，应重点检查Q1404的发射极偏置电路。测D1407正常、R1453正常，测量R1452已开路。最后更换后机器恢复正常故障排除。例4．机型 TCL2509SZ 故障：行幅缩小且枕形失真开机测量Q1403 C极电压也就是电路中的A点电压为54V严重偏高（正常为23V）。分析：造成A点电位偏高的原因：（1）。R1430/3。9开路；（2）。Q1403开路；（3）。行校正电路的直流工作点严重偏离正常值使Q1403处于截止状态。检修：（1）。瞬间短路电路中B点到地线（电路如图五所示），人为让Q1404、Q1403进入饱和导通状态，看A点电压是否下降，短路后A点53V高电位不变故障依旧，说明故障就出在Q1404与Q1403之间。测Q1403的B极电压为0。57V正常，怀疑Q1403/D1499 C、E极开路，决定取下测量。无意中碰到其C极电视画面立即恢复正常幅度，仔细观察发现Q1403的集电极引脚与焊锡形成了很细的一圈裂纹。从新补焊后故障排除。小结：由于Q1403功率放大调整管的C、E虚焊开路，使电路中A点的直流电压无法得到调整，再由于Q1403的开路使校正信号无法顺利地传输到A点并通过调制与隔离电感对行扫描电流进行调制从而出现了行幅不变窄而又枕形失真的故障现象。在实际维修中D1499的损坏率占有很大比例，在更换时一定要用正品，此管平时的工作温度就比较高，特别在热天该管的散热片还烫手。在TCL大屏幕总线机中我发现此管与散热片在安装时螺丝并没有上紧，所以我们在遇到Q1403虚焊后不但要加焊，而且最好将Q1403取下并将此管与散热片重新进行紧固方可彻底解决。例5．机型 TCL2509N 故障：行幅稍大有失真现象，但不象一般失真故障那么严重分析：行幅大说明A点电压偏低，由于同时伴有枕形失真故障现象，问题可能出在整个电路的直流回路上。因为由于电路中C1457的隔直作用（电路图参见图一），即使由Q1406、Q1407组成的场校正信号放大电路开路或不工作也只会出现枕形失真故障，而不会影响到行的幅度。只有直流工作点的异常才会同时出现这两种故障现象（电路如图六所示）。分析与检修：（1）。首先测A点电压为15。57V偏低（正常在23V）；（2）。短路Q1404的E、B极行幅立即缩小表表明从B点到E点之间的电路正常并可控制（电路如图六所示）。（3）。测电路中各三极管的直流工作电压，从图中的电压值可看出Q1405各级电压变化比较大，其B极由正常的2。5V升为3V；C极有正常的6。6V降为3。98V由三极管的放大原理可知C极电压的降低有可能是本身B极电位升高所至。于是重点检查R1441、R1440、R1439最后测得R1439由正常的180K变小为125K。将其更换后故障排除，再测各关键点电压均恢复正常值。小结：R1439变小后使Q1405进入饱和工作状态，其自身集电极电压的大幅降低，同时也使末级放大管Q1404、Q1403的工作状态发生变化。Q1403的导通加大将A点直流电位降低电视的行幅扩大；再由于Q1405的饱和无法将正常的场校正信号进行有效地放大，同时使校正信号被衰减无法正常完成对行扫描电流的调制与校正。最终出现行幅变大并伴有枕形失真的故障现象。该电阻值的大小对电路的工作状态影响很大，只要小于135K就会影响到电路的正常工作在检修时应引起重视。例6．机型 TCL2952 故障：行幅加宽且严重失真开机测A点电压为0V（电路如图七所示），快速短路Q1404的E、C极故障不变，A点电压仍为0V说明故障就在B点到E点之间；测Q1403正常干脆断开Q1403的C极故障依旧；测E点交流电压值为0V。关机再测E点对地电阻也为0欧，怀疑D421/RF104短路，取下测量却属短路更换后开机故障排除。小结：D421短路使A点的电位被完全短路对地，使到达A点的校正信号也被短路。从而出现了行幅严重扩大并伴有严重的枕形失真故障现象。提示：在实际维修中D421的损坏几率也比较高。在更换时一定要用高频快恢复二极管，否则用普通二极管更换后A点的校正电压将无法形成。不加以注意的话会使你进入无法修好该故障的误区。这些文章在<大众版>上才刊登过,文中还有详细的电原理图,由于图无法复制出来.若请发贴.我可单独筛选出为大家贴出供参考. TCL 王平
---------------------------------
书就是老师,我们做维修的应该养成多看书的好习惯.<.家电维修.大众版>、<家电维修>与<家电维修网站>的完美结合。会使大家看到学到更多、更实用的文章与维修技巧。
---------------------------------
总线出错换存储器就可搞定，直接进总线也可恢复数据但声音无法回复正常要从写码
---------------------------------
执着与永恒；你把枕形校正电路的快速检修技巧，文中电原理图,传上来吗？我想要一份。
---------------------------------
执着与永恒；你把枕形校正电路的快速检修技巧，文中电原理图,传上来吗？我想要一份。
---------------------------------
[box=#FF66FF]好的将该电路传上来希望能给大家带来帮助[/box] 枕校电路原理图.jpg (74.13 KB)

---------------------------------
点一下左键即可放大图象，好象还有实测电压随后就贴出来。
---------------------------------

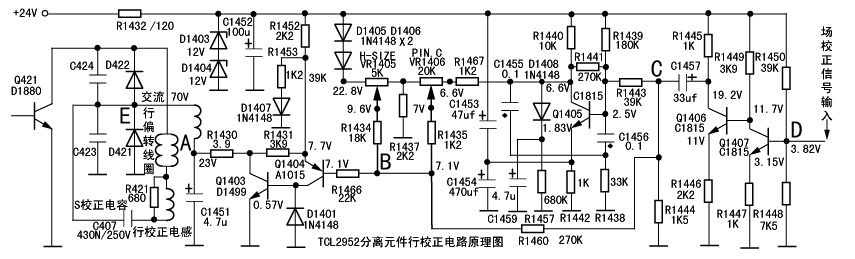

[box=#FF66FF]带实测电压的行枕形校正电路，该电压是本人在2004年春节在TCL2952B机上实测的，只要能给大家在修该类电路时带来帮助也就是我最大的心愿。[/box] {96ED0632-1924-4320-9538-880E4F181796}.JPG (62.43 KB)


---------------------------------
行幅大并伴有枕型失真现象，这是DDD型枕效电路特有的故障，就是枕消电路出问题了
---------------------------------
TCL2952B图象变小<四周都有近8cm黑边，四角为弧型＞并有一红色"Y"字符，图声正常．　　　　　拆掉存储块后光栅满幅，＂Ｙ＂字符消失．以为总线数据有错．换了３种２５９２Ｂ存储块都不行，有一个块换上后光栅基本正常，但四角仍为弧形，进总线后始终调不过来，而且调的行中心场幅等数据断电后重开机又恢复原样．　　　　　　　　　　　　　　　　　　　　　　　　　　　　听机主说发病后，此机遥控关机不太管用．检测后发现此机关机后行一直工作，只是屏幕黑了．断开ＣＰＵ开机脚后测得此脚遥控开关机时电压无变化．．拆掉存储块后也一样．．　　　　　　请各位高手帮我分析一下哪儿的病，千万不要是ＣＰＵ啊
