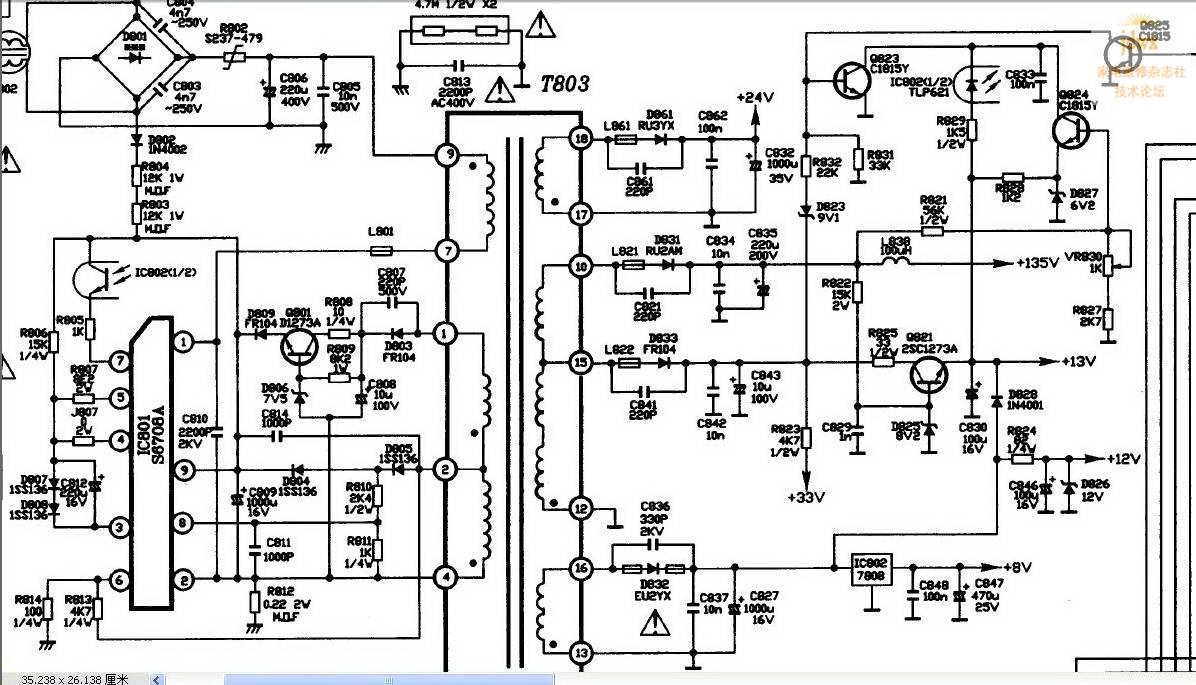

该机原机电源中,D806(7.5V)损坏,Q801原机是D1273A,现用D880替换.检查其它零件未发现损坏后,通电试机却发现电源类似于S6708起振后不能维持供电而间歇性的启振/又停振/启振,待机灯也是闪一下灭一下,于是把PC817拆掉,在3/4脚间接一8.2K电阻.此时待机灯也会分两次闪之后才正常亮起来,用万用表监测B+电压,它也是分成两次提高起来.首先是约50V,再到约100V,再到约150V稳定.如果用60W灯泡作假负载.电源又变成启振/停振.假负载不亮,无电压输出.现在已经把电源初级的那几个电阻挑起一端查遍了,未见问题.S6708也用S6709代换过,均无用.维修陷入困境请大家给些建议.另外,该电源用电源模块代换后是能工作的,说明开关变压器应无问题. 放了一晚上,第二天再开起来连待机灯也只是能闪一下就不闪了,空载时也无输出了 2575d.jpg (151.03 KB)

2575D的图纸 (315.21 KB)
---------------------------------
把Q801换回D1273A.C808.D803.D809换掉试试
---------------------------------
把Q801换回D1273A.C808.D803.D809换掉试试
---------------------------------
对地2个电阻R812。0。22欧。R814。100欧查一下。
---------------------------------
Q801用D1273A代换就行
---------------------------------
D803/D804/D805都用RU3代换了.无用.C808(100V10UF)用数字表量了容量正常.C809(16V1000UF)也换过.
---------------------------------
电源初级的所有电阻均挑起一端用数字表测量了,没有发现损坏元件.
---------------------------------
老兄应该换一换主电源输出电容试一试，还有二极管。
---------------------------------
D1273A没有现货.查询三极管参数,D880参数相当.
---------------------------------
换D828。
---------------------------------
我遇到一2927D和楼主的机子故障一模一样，我也在努力攻关，谁先修好就互相告知
---------------------------------
此机最好不要用6709，6708是重低音专用块
---------------------------------
终于搞定结果也是啼笑皆非，原来是D1273A装反了，这事搞得我哭笑不得，都是粗心惹的祸
---------------------------------
B+电源输出电容及二极管是好的.因为已经用电源模块来试过机器了,能正常提供各电压且能让机器工作起来.之所以不想用模块代用,无非是想弄出个所以然来.
---------------------------------
再次提醒换D828。。。
---------------------------------
现在是已经把光O断开用8.2K电阻接入到光O的3/4脚当中了呀没有用到次级电源输出的稳压部分了.不过明天再按照您说的试试看吧
---------------------------------
看样子对这种机芯二次开机后取样稳压电路的工作原理你还是没弄明白
---------------------------------
别急,看300V电压的回入,快的话输出有短路,慢的话查一下光电电路.
---------------------------------
稳压电路的问题。
---------------------------------
我想我得好好的学习学习该IC的工作原理了.

由STR—S6708／6709构成的开关电源电路分析与检修 (166.85 KB)
---------------------------------
老兄精神可嘉值得学习
---------------------------------
老兄精神可嘉值得学习
---------------------------------
,了!
---------------------------------
；
---------------------------------
搞笑，太粗心了，兄弟们很关心此故障
---------------------------------
用原管代换一试、、、、、、、、
