海信Ａ６系列彩电保护电路的检修方法
2001年,第47期,类别:彩电维修

　　海信ＴＣ２１３９、ＴＣ２１５１、ＴＣ２１６８Ｃ、ＴＣ２１７９等Ａ６系列彩电设置了保护电路，可避免由于某些小元件的损坏最终导致烧毁关键、价昂器件的问题。下面以海信ＴＣ２１３９彩电为例，谈谈保护电路的基本工作原理。

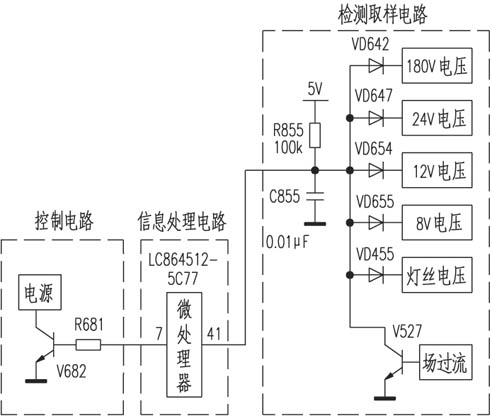

　　从附图我们可以看出，整个保护过程分为三部分，即检测取样电路、信息处理电路、输出控制电路。检测电路就是通过检测元件（检测二极管）取出检测信号，然后把该信号送到信息处理电路（微处理器），通过信息处理电路的处理，输出控制信号（关机／开机指令及模拟量等）。以１２Ｖ电压保护为例，当１２Ｖ电压由于某种原因无输出时，ＶＤ６５４导通工作，５Ｖ电压经Ｒ８５５、ＶＤ６５４到地，ＶＤ６５４正端被钳位在０．７Ｖ左右，使微处理器{41}脚由原高电平转为低电平，微处理器检测到该信号后，进行内部处理输出控制指令：通过{7}脚输出关机指令，同时停止{23}、{24}脚与ＬＡ７６８７Ａ的总线传送以及自动选台等*作，仅有遥控输入、键盘输入引脚可以接收控制指令。{7}脚输出关机指令，通过Ｖ６８２控制＋Ｂ、２４Ｖ、１２Ｖ、８Ｖ四组电压输出为０Ｖ，实现自动关机。
　　当出现上述故障时，如何来判断是哪个电路出现故障呢？
　　１．最基本的方法
　　依次断开各个检测二极管，然后开机检测＋Ｂ电压，如果＋Ｂ电压正常了，说明刚断开的电路出现问题，重点检查该电路的相关元件，如果＋Ｂ端开机时有电压，瞬间又没有了，说明问题不在这个电路，应继续向下检查。通过依次断开各二极管的方法，最终就会发现故障点。这种方法需要耐性和时间，但相对比较则完全有效。
　　２．强制高电平法
　　根据保护电路的特点，可以强制微处理器{41}脚为高电平。即断开{41}脚与外围铜箔的连接，把５Ｖ电压通过１０ｋΩ电阻加到{41}脚，此时{7}脚将输出高电平开机指令，＋Ｂ电压恢复正常。说明故障在检测电路，此时应重点检测各二极管的检测取样电路电压。如果{41}脚仍为低电平，一般为微处理器损坏。这种方法能较快的找到故障点，但可能使原来被保护的元件烧毁，所以应边开机边测量，发现有过热或冒烟现象应立刻关机。
　　３．强制开机法
　　把Ｖ６８２的ｃ、ｅ极直接短路，测量＋Ｂ电压是否正常，以判断故障在电源电路还是在保护电路。如果在保护电路，就按上述方法进行维修。
　　检修实例：
　［例１］一台海信ＴＣ２１３９彩电自动关机保护。将微处理器{41}脚与外围电路断开，通过电阻引入５Ｖ电压，仍然保护，测量{41}脚电压为２Ｖ（正常为５Ｖ）。将５Ｖ直接加到微处理器{7}脚，开机正常，断开{41}脚，测该脚对地电阻值约为２００Ω（正常阻值约５００Ω以上），换微处理器后一切正常。
　［例２］一台海信ＴＣ２１３９彩电自动关机。测微处理器{41}脚直流电压为１．５Ｖ，当断开ＶＤ６４２后，开机图像、伴音均正常。检查ＶＤ６４２所连接电路元件，发现Ｒ６４７开路，更换后故障排除。
　［例３］一台海信ＴＣ２１３９彩电自动关机。测微处理器{41}脚直流电压为３Ｖ，断开线路板上的连接线Ｗ６５４，{41}脚电压仍不回升，试换微处理器后开机正常。
　［例４］一台海信ＴＣ２１３９彩电自动关机。测微处理器{41}脚电压为２Ｖ，确认保护电路动作。断开跨接线Ｗ６５４，{41}脚电压恢复到５Ｖ。逐一断开各保护二极管，当断开２４Ｖ电源保护二极管ＶＤ６４７后，开机屏幕上呈现水平亮线。断电检查２４Ｖ供电电路，Ｎ５０１（场输出集成电路）{12}脚对地短路。检查{12}脚外围的电路，发现电容Ｃ５２０击穿，换后整机恢复正常。
