松下ＴＣ－２１８８Ｓ彩电无规律自动关机的检修
2002年,第25期,类别:彩电维修

问：松下ＴＣ－２１８８Ｓ彩电收看中无规律自动关机，请问此故障的原因及如何检修？
　　答：松下ＴＣ－２１８８Ｓ（ＴＣ－２５８８）彩电采用Ｃ－１５０机心。其开关电源与保护电路互相关联，电路较为复杂。出现无规律自动关机故障现象，应为保护电路动作所致。要检修该故障，须先弄请其保护电路的工作原理。
　　保护电路工作原理

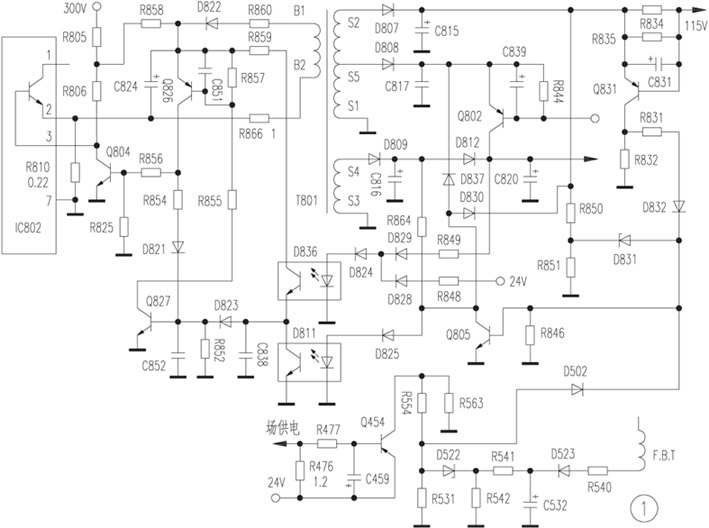

　　图１为ＴＣ－２１８８Ｓ彩电中的保护电路。在正常工作状态下，Ｑ８０５ｂ极无电压而截止，光电耦合器Ｄ８３６、Ｄ８１１均导通，Ｄ８２３正端电压接近零，Ｑ８２７、Ｑ８２６、Ｑ８０４均截止，保护电路对开关电源正常工作无影响。
　　保护电路起控时，Ｄ８２５正端电压消失，Ｄ８１１中发光二极管的电流被切断，其光敏三极管截止，Ｄ８２３正端电压上升，引起Ｑ８２７导通。Ｑ８２７与Ｑ８２６接成模拟可控硅形式，一旦Ｑ８２７被触发导通，Ｑ８２６、Ｑ８２７将迅速饱和导通，并使Ｑ８０４导通。Ｑ８０４导通后，ＩＣ８０２中开关管的ｂ极电流被短路，开关电源停止工作而实现保护关机。
　　在开关电源因保护而停止工作后，开关变压器Ｔ８０１次级无输出，电源指示灯不亮。关闭总电源后需等３００Ｖ电压消失及Ｃ８２４放电完毕，Ｑ８２６、Ｑ８２７、Ｑ８０４退出导通状态后方可重新开机。这就是“点题”中所述及的需切断电源等待数秒钟后方可开机的原因。
　　Ｄ８２５正端经二极管Ｄ８３７、Ｄ８３０分别接至开关电源５０Ｖ和１１５Ｖ输出端，当该输出端因短路或开路故障而使输出电压消失时，将分别通过Ｄ８３７、Ｄ８３０将Ｄ８２５正端电压拉低，从而切断Ｄ８１１中发光管的电流而实现保护关机。同理，Ｑ８０５导通后将引起保护关机。
　　当１１５Ｖ电压异常升高时，Ｒ８５０、Ｒ８５１分压点的电压升高，Ｄ８３１被击穿，Ｑ８０５ｂ极电压上升，其ｃ、ｅ极导通；当１１５Ｖ负载电流过大时，Ｒ８３４、Ｒ８３５上压降增大，引起Ｑ８３１导通，１１５Ｖ电压经Ｑ８３１、Ｒ８３１、Ｄ８３２加至Ｑ８０５ｂ极，Ｑ８０５导通；当场输出级电流异常增大时，Ｒ４７６两端压降增大，引起Ｑ４５４导通，２４Ｖ电压经Ｑ４５４、Ｒ５５４、Ｄ５０２加至Ｑ８０５ｂ极，Ｑ８０５导通；当行输出变压器{4}脚输出的逆程脉冲幅度过高时，经Ｄ５２３、Ｃ５３２整流滤波后的电压也随之升高，经Ｒ５４１、Ｒ５４２分压后的电压也升高，于是Ｄ５２２击穿，经Ｄ５０２使Ｑ８０５导通。
　　保护电路故障的检修
　　由保护电路工作原理可知，若遇到该机出现自动关机故障时，有两处关键点电压需要测量，分别为Ｑ８０４ｂ极和Ｑ８０５ｂ极，主要监测故障发生前瞬间的电压变化情况。当故障出现后，若测得Ｑ８０４ｂ极有约０．７Ｖ电压时，便可基本判断为保护电路动作，可进一步测量Ｑ８０５ｂ极电压。若故障发生后Ｑ８０４ｂ极无电压，应查开关电源振荡反馈部分或怀疑ＩＣ８０２不良导致停振。
　　当监测到Ｑ８０５ｂ极在故障发生前瞬间有电压时，可断定故障在其ｂ极所接的各支路中，这时可分别监测Ｄ８３２和Ｄ５０２正端电压，哪一处有电压出现，故障就在哪条支路。然后再根据该支路的保护对象有针对性地检查相关电路。因Ｄ８３１保护的对象为１１５Ｖ过压，故对该支路的监测可改为监测１１５Ｖ电压是否瞬间升高。同时也应注意分压取样电路中Ｒ８５０、Ｒ８５１及Ｒ５４１、Ｒ５４２等电阻是否变值，稳压管Ｄ８３１、Ｄ５２２是否反向漏电等。
　　如Ｑ８０５ｂ极在故障发生前瞬间无电压，可检查Ｄ８０７及Ｄ８０８整流回路有无焊点脱焊，因该两路电压消失同样会引起保护关机。
　　当上述检查无故障时，可基本排除主电路故障保护的可能而确定故障在开关电源一次侧部分。这时，可测Ｄ８２３正端电压，正常时应几乎为零。若过高，则可能Ｄ８１１未充分导通。应查Ｄ８１１是否损坏以及发光二极管的供电是否正常。
　　若Ｄ８２３正端电压正常，则应查Ｑ８２６、Ｑ８２７、Ｑ８０４及其周边元件。同时还应检查Ｄ８３６光敏三极管ｃ极引脚处的电压，正常情况下，该处电压也应接近零。若Ｄ８２３正端电压为零而Ｄ８３６ｃ极处电压过高，则进一步检查其发光二极管供电是否正常及Ｄ８３６是否损坏。
　　根据笔者对该机型的检修经验，当该机出现“点题”中所述无规律自动关机现象时，较常见的原因为光电耦合器Ｄ８１１和Ｄ８３６开路损坏。当Ｄ８１１开路时，Ｑ８２７触发导通，而Ｄ８３６开路时，虽然Ｄ８２３正端无电压，按保护电路原理分析，Ｑ８２７无触发电流，不会引发保护关机，但Ｄ８３６开路后会使Ｃ８２４上电压升高。开关电路正常工作时Ｃ８２４上的电压有两路来源，一是３００Ｖ电压经Ｒ８０５、Ｒ８０６分压后通过Ｒ８５８供给。虽然Ｒ８０５、Ｒ８０６分压点电压较高（１００Ｖ以上），但经Ｒ８５８（１８０ｋΩ）、Ｒ８５９（１０ｋΩ）再次分压后其电压值已很低。因此，Ｃ８２４上的实际电压为Ｔ８０１Ｂ１、Ｂ２绕组输出的交流电压经Ｄ８２２整流所得，其值约８．１Ｖ。当Ｄ８３６开路后，Ｒ８５９失去了分压作用，Ｒ８０５、Ｒ８０６分压点的电压将通过Ｒ８５８全部加至Ｃ８２４上，当此电压超过Ｑ８２６的ｃ、ｅ极的耐压时，Ｑ８２６击穿，触发Ｑ８２６、Ｑ８２７、Ｑ８０４进入饱和导通状态，开关电源停止工作。由于Ｑ８２６的ｃ、ｅ极击穿电压实测在１００Ｖ左右，因此，当市电电压较低时，Ｒ８０５、Ｒ８０６分压点电压相对较低，Ｑ８２６处于临界击穿状态，而当市电电压稍有波动时，就将超过Ｑ８２６的击穿电压值而引发故障。因此，该故障的发生无规律且在故障发生前无任何异常现象出现。
　　笔者曾碰到过该故障数例，均为Ｄ８３６、Ｄ８１１损坏。因此，若遇该机出现无规律自动关机故障，可先查Ｃ８２４正端电压，若过高则怀疑Ｄ８３６、Ｄ８１１损坏，有时可有事半功倍之效。
