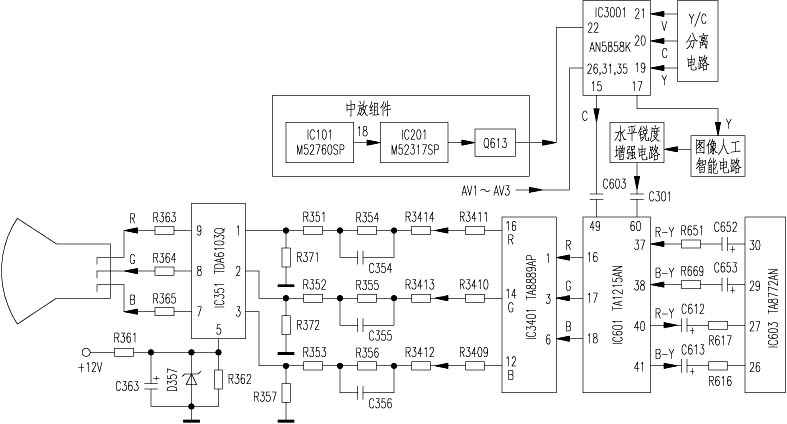

　　一般的电视机视频部分电路较为简单，从中放电路输出的视频信号进入解码ＩＣ进行彩色解码及亮度信号放大后，输出至视放末级直接推动显像管阴极。但该机采用的是松下Ｍ１８Ｍ机心，该机功能多，且采用了多种视频处理的新技术，因此，其视频信号的流程迂回曲折，异常复杂。根据该机电路图整理出其ＰＡＬ信号流程如附图所示。
　　中放电路ＩＣ１０１（Ｍ５２７６０ＳＰ）输出的视频信号经ＩＣ２０１（Ｍ５２３１７ＳＰ）进行电视制式选择后，送往ＡＶ／ＴＶ转换电路ＩＣ３００１（ＡＮ５８５８Ｋ），ＩＣ３００１选择出所需的视频信号并由{21}脚输出，送往Ｙ／Ｃ分离电路分离出色度信号（Ｃ）和亮度信号（Ｙ），再返回ＩＣ３００１{20}、{19}脚，由ＩＣ３００１{17}脚输出Ｙ信号，{15}脚输出Ｃ信号。其中Ｙ信号依次进入图像人工智能（Ａ１）电路、水平锐度增强电路进行处理，然后才送往色度处理电路ＩＣ６０１（ＴＡ１２１５ＡＮ）。
　　由ＩＣ３００１{15}脚输出的Ｃ信号中，ＰＡＬ４．４３ＭＨｚ色度信号由ＩＣ６０１{49}脚进入，经ＩＣ６０１解调出Ｒ－Ｙ、Ｂ－Ｙ信号，分别由{40}、{41}脚输出，送往１Ｈ延迟线ＩＣ６０３（ＴＡ８７７２ＡＮ）{27}、{26}脚。经ＩＣ６０３处理并经１Ｈ延迟的Ｒ－Ｙ、Ｂ－Ｙ信号分别从{30}、{29}脚输出，返回ＩＣ６０１{37}、{38}脚，然后在ＩＣ６０１内部经色差矩阵电路再产生出Ｇ－Ｙ信号。
经图像人工智能电路及水平锐度增强电路处理的亮度信号由ＩＣ６０１{60}脚输入，在ＩＣ６０１内部作进一步处理后送至ＩＣ内部的基色矩阵电路，与Ｒ－Ｙ、Ｇ－Ｙ、Ｂ－Ｙ色差信号一起解调出Ｒ、Ｇ、Ｂ基色信号，然后由其{16}、{17}、{18}脚输出至ＩＣ３４０１（ＴＡ８８８９ＡＰ）{1}、{3}、{6}脚。ＩＣ３４０１为Ｉ２Ｃ总线控制的白平衡调整电路，经调整后的Ｒ、Ｇ、Ｂ信号由其{16}、{14}、{12}脚输出，送至末级视放电路ＩＣ３５１（ＴＤＡ６１０３Ｑ）{1}、{2}、{3}脚，经放大后由{9}、{8}、{7}脚输出至显像管阴极。
由此看来，该机的视频信号经过路径较多，要准确确定视频信号在何处造成高频分量的丢失并非易事。但注意到此例故障中伴随着图像质量变差的同时还有亮度下降的现象，而亮度的变化，必然会在某些相关点出现直流电位的变化，从查找引起显像管亮度下降的原因入手，或许能够较容易找出故障原因。
检修过程：根据以上分析，首先检查供给整机小信号处理电路的９Ｖ、１２Ｖ电压，在故障出现前后均无变化，排除了由供电不良引起的原因。
接着测量ＩＣ３５１Ｒ、Ｇ、Ｂ输出端{7}、{8}、{9}脚电压，发现在故障出现后其电压由正常值１６０Ｖ左右分别上升至２０２Ｖ、１９７Ｖ、１９７Ｖ。因ＩＣ３５１{5}脚为参考电压取样端，该端电压变化将同时影响其Ｒ、Ｇ、Ｂ输出端的直流电压同时发生变化。故监测ＩＣ３５１{5}脚电压，故障出现前后无变化，下一步检测ＩＣ３５１输入端的直流电压。因其{1}、{2}、{3}脚与ＩＣ３４０１{16}、{14}、{12}脚为直流耦合，为缩短检修时间，直接测量ＩＣ３４０１{12}、{14}、{16}脚的电压情况。刚开机时，ＩＣ３４０１上述三脚直流电压分别为２．６７Ｖ、２．８５Ｖ、３．０２Ｖ，随着开机时间的延长逐渐降低至２．１０Ｖ、２．１７Ｖ、２．３１Ｖ，其输入端{1}、{3}、{6}脚直流电压也分别从２．１０Ｖ、２．２３Ｖ、２．３９Ｖ降至１．７０Ｖ、１．６９Ｖ、１．６９Ｖ。因ＩＣ３４０１{1}、{3}、{6}脚与ＩＣ６０１{16}、{17}、{18}脚直通，而ＩＣ６０１输入端的直流电压变化也可能影响其输出端直流电压的变化，因此，测量ＩＣ６０１的Ｒ－Ｙ、Ｂ－Ｙ输入端{37}、{38}脚电压，稳定无变化。由附图可看出，ＩＣ６０３与ＩＣ６０１无直流耦合，因此，其引脚直流电压不会相互影响，但考虑到ＩＣ６０１的输入信号幅度变化是否也会影响其输出端直流电压的变化，故用示波器监测ＩＣ６０１{37}、{38}脚的信号波形，故障出现前后其幅度无明显变化。
至此，基本判断故障在ＩＣ６０１及其外围部分，因该故障与温度变化密切相关，故将怀疑重点放在ＩＣ本身。ＩＣ６０１内部功能多，价格昂贵，为确保判断准确，试用冷却法进一步加以判断。待故障完全出现后，用酒精棉球对ＩＣ６０１擦拭帮助降温，片刻后图像恢复正常，停止降温一段时间后故障重现，反复几次均如此。确定ＩＣ６０１不良，更换后故障排除。

　　　　　　　　　　　　　　
