松下ＴＣ－２１５０ＲＳ彩电黑屏故障检修
2003年,第4期,类别:彩电维修

故障现象为无光栅、无屏显，关机瞬间屏幕上有光栅一闪即灭，而伴音正常。
由故障现象分析，该机的高、中频电路及行、场扫描电路基本正常，故障可能在显像管周围电路及亮度、视频电路。
　　测三只视放管ｃ极电压均约１８０Ｖ，说明黑屏系视放管截止引起。测三只视放管ｂ极电压均约０．９Ｖ，比正常值２．４Ｖ明显偏低。往前查解码ＩＣ６０１（ＡＮ５１９２Ｋ）三基色输出端{15}、{16}、{17}脚直流电压均为０．９１Ｖ，其供电端{23}、{47}脚５Ｖ电压正常，{14}脚９Ｖ电压也正常。由于ＩＣ６０１为Ｉ２Ｃ总线控制，无法从外部测其亮度、对比度控制情况，故用示波器测其{15}、{16}、{17}脚波形，发现均无视频信号输出。

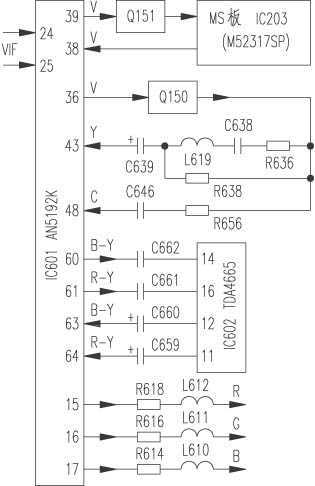

　　该机为多制式彩电，其中ＰＡＬ信号流程如附图所示。中频信号由ＩＣ６０１{24}、{25}脚进入，经内部放大检波后的视频信号由{39}脚输出，经Ｑ１５１缓冲后送至ＭＳ板，在ＭＳ板上经以ＩＣ２０３（Ｍ５２３１７ＳＰ）为核心的制式选择电路选出所需的视频信号后送回至ＩＣ６０１{38}脚，由其{36}脚输出，经Ｑ１５０缓冲后，其中亮度信号送回ＩＣ６０１{43}脚，色度信号由{48}脚进入。经ＩＣ６０１解调后的Ｒ－Ｙ、Ｂ－Ｙ色差信号分别由{61}、{60}脚输出，并分别进入ＩＣ６０２（ＴＤＡ４６６５）{16}、{14}脚，经过一行延迟后再由ＩＣ６０２{11}、{12}脚分别送回至ＩＣ６０１{64}、{63}脚。在ＩＣ６０１内部最后形成的Ｒ、Ｇ、Ｂ基色信号由其{15}、{16}、{17}脚分别输出，然后经视放板再加至显像管阴极。
　　用示波器沿上述视频信号传输路径由后往前逐段测量，发现从ＩＣ６０１{60}、{61}脚之后均无视频信号波形，而ＩＣ６０１{36}脚及Ｑ１５０ｅ极均可测得正常的视频信号。测量ＩＣ６０１{60}、{61}脚直流电压为２．２Ｖ，无明显异常，脱开其引脚（以排除外电路交流短路的可能）单独测其引脚的信号波形，亦无。由此，判断ＩＣ６０１损坏。更换ＩＣ６０１后试机，故障排除。
　　因ＩＣ６０１为Ｉ２Ｃ总线控制，故更换后需按Ｉ２Ｃ总线调整方法对有关参数进行调整，以使整机收视效果达到最佳状态。
