松下ＴＣ－３３ＧＦ８５Ｒ彩电光栅暗检修
2002年,第23期,类别:彩电维修

　　该机光栅很暗，仅画面较亮的部分有影子，且闪烁、左右摆动并有拉丝现象，开关变压器发出轻微、有节奏的“吱、吱”声。

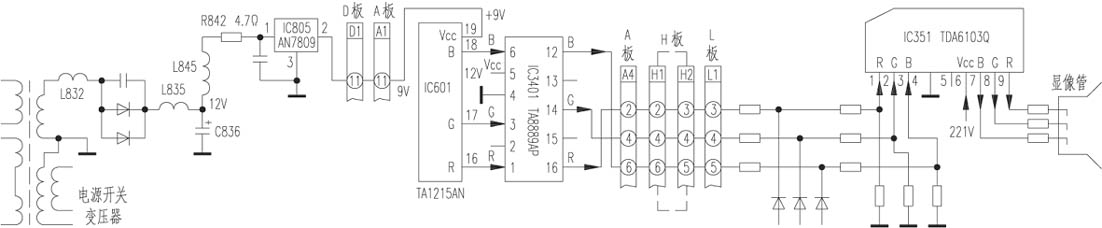

　　根据光栅很暗的现象，首先检测三路视频输出放大集成块ＩＣ３５１及外围电路，见附图。测量ＩＣ３５１{1}、{2}、{3}脚视频信号输入端电压均为１．８Ｖ，{5}脚（同相输入端）、{6}脚（视放级２２１Ｖ电源电压端）电压也正常，但其{7}、{8}、{9}脚（Ｂ、Ｇ、Ｒ输出端）电压均为２０５Ｖ左右正常值为１５０Ｖ左右），可见是由于{7}、{8}、{9}脚电压偏高而造成光栅暗。查ＩＣ３５１外围元件无损坏，测ＩＣ３５１各脚对地正、反向电阻值基本正常，估计ＩＣ３５１并未损坏，ＩＣ３５１未处于正常的放大工作状态，而是处于截止状态。
　　顺着Ｂ、Ｇ、Ｒ输入信号向前检查，ＩＣ３４０１{12}、{14}、{16}脚电压分别为１．９Ｖ、２．０Ｖ、１．８Ｖ，正常时为３．６Ｖ、３．５Ｖ、３．６Ｖ；{6}、{3}、{1}脚电压分别为１．７Ｖ、１．７Ｖ、１．６Ｖ，正常值为３．５Ｖ、３．４Ｖ、３．５Ｖ；而{5}脚的供电电压１２Ｖ正常。再查ＩＣ６０１{19}、{36}、{50}、{59}等电源输入脚的供电电压，均为７．６Ｖ左右，而正常时应为稳压９Ｖ供电。顺着电路板向Ｄ板检查，发现Ｄ板上的三端稳压块ＩＣ８０５{3}脚输出电压为７．６Ｖ，{1}脚输入电压也只有８Ｖ，但Ｃ８３６两端电压为正常的１２Ｖ，说明Ｒ８４２压降过大。拆下Ｒ８４２检查，Ｒ８４２已由４．７Ω变值为１４Ω左右。用４．７Ω／５Ｗ的电阻更换后，故障消失。
　　由于Ｒ８４２阻值增大，使ＩＣ６０１的供电电压由正常的９Ｖ下降为７．６Ｖ左右，而ＩＣ６０１兼有视频处理、多制式色度解码、行场同步分离、扫描振荡、激励等功能，从而引起Ｒ、Ｇ、Ｂ视频信号输出变小，造成Ｒ、Ｇ、Ｂ放大电路的偏置改变，显像管三阴极所加的信号电压变高，电子束基本截止，所以光栅变暗。同时行场振荡也不正常，所以看到暗光影闪烁、左右摆动且有拉丝的现象，行振荡频率不正常而引起开关变压器发出“吱吱”声。
