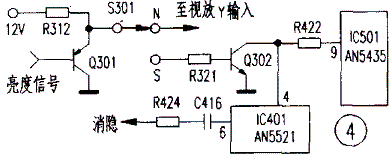

该故障现象较为奇特，决定从场扫描电路入手进行检修。查场输出IC401(AN5521)及行、场振荡IC501(AN5435)外围元件均未发现异常，更换IC401及 IC501，故障不能排除。但从故障现象分析，屏幕上阴影可能与场消隐信号有关系，而图像下半部分的故障又明显属于场扫描的范畴。试断开场消隐信号耦合电容C416(1μF／50V)，屏幕上部的阴影消失，但下半部分故障不变(有关电路见图4)。这一现象表明场扫描信号波形已经发生了畸变。

用示波器测得 IC401场推动信号输入端(④脚的波形如图5所示，可明显看出场推动信号中混杂有较高频率的干扰信号。IC401④脚的信号由 IC501⑨脚提供，因IC501及其外围元件均已查过，故将怀疑目标锁定在Q302支路。

在电视机正常工作时，图4中维修开关S301的动触点置于“N”位置，亮度信号经S301送至视放板上Y输入端，此时 Q302呈开路状态，对其他电路的工作无影响。当S301动触点拨向“S”位置时，输送到视放板的亮度信号被切断，同时 Q301 e极上的电压加至Q302 b极，Q302导通，将IC40l④脚的场推动信号短路，屏幕上呈现水平亮线，以供维修调整之需。

试断开Q302 c极，故障消失。查 Q302无异常，用示波器测其b极上有幅值很小的脉冲波形。怀疑S30l漏电，致使亮度信号窜入Q302 b极，再经Q302放大后混入场扫描电路。

拆下S30l，果然查出其“S”、“N”端漏电。将S30l用无水酒精清洗并烘干后装回原电路，电视机工作恢复正常。
