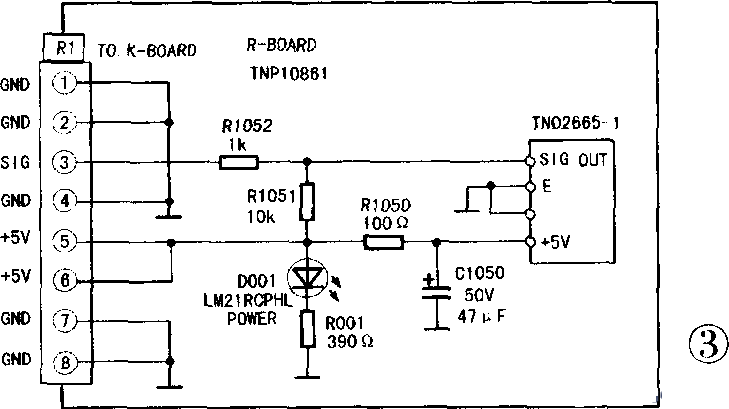

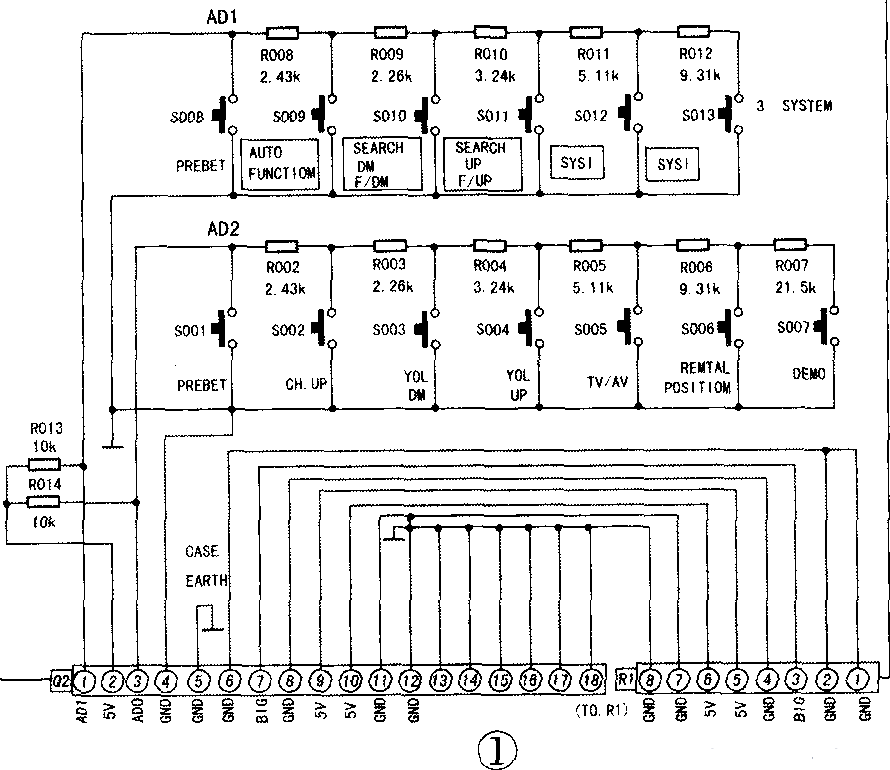

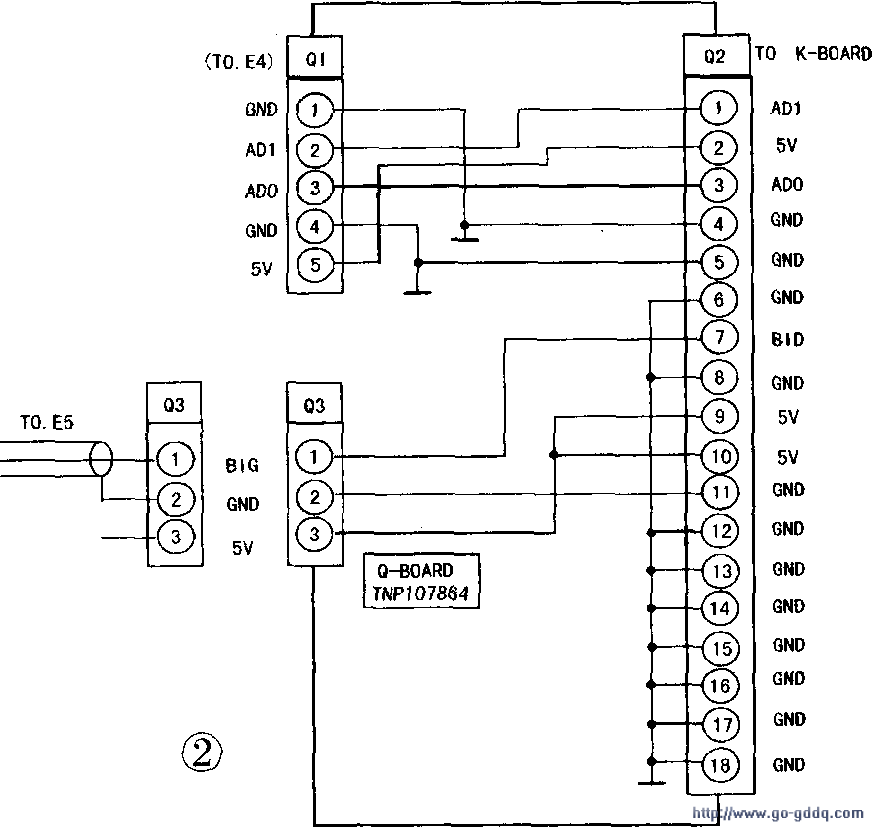

该机的键盘电路(即K板)是塑料薄膜电路，它由S001~S013十三个微动开关、RO()2～R014十三个电阻(见图1)、Q板与K板的连线(见图2)、Q板与R板(见图3)的连线等组成。其中，s001～s013由塑料薄膜折叠而成。上述故障的形成原因主要有两种：一是键盘电路在键盘盒中，键盘盒又安装在电视机下方机壳内，使用时推动键盘盒，键盘盒自动弹出，用后再推入，然后自锁。久而久之，塑料薄膜上的连线因磨损导致断路(若故障发生在Q2插座至R板之间的连线上，可用细导线连接)；二是塑料薄膜电路元件和连线老化变质，从而引发故障。

由于该专用键盘电路买不到，给维修工作带来了一定的困难。下面介绍几例故障及解决方法。

例l：遥控失灵(R板元件正常)，键盘功能紊乱。按音量键出现节目号变化，按节目键或预置键则出现音量变化，无法预置节目。

此故障是Q板与K板、Q板与R板的连线同时接触不良引起，解决的方法是：重新连接这些连线，并制作K板以使键盘正常。

连线必须在键盘盒内穿过，但连线过多会增加弹出推进的摩擦力，因而连线越少越好。先把K板中的R013、R014分别焊接在Q板Q1插座的②、⑤脚和③、⑤脚之间，这样可省去Q2插座至新K板之间的5V供电连线，Q板至新K板之间、Q板至R板之间都只需三根导线即可完成连接。

拆下Q板Q2插座的⑩脚和R板上插座⑧脚的R1，腾出这两个孔供焊接连线。从键盘盒中拽出原K板弃之不用。

遥控接收器的连接(见图1)：取长度适当的排线，一端分别焊在R板R1插座的③、④、⑤脚，排线穿过键盘盒，另一端分别焊在Q板Q2插座的⑦、⑧、⑨引脚。

K板的制作：抠下键盘盒小盖板上的十一个按钮，备好十三个微动开关(以下简称开关)。在原按钮孔下方固定开关，开关穿人原按钮孔，开关壳体外缘应略大于原按钮孔，以便用AB胶粘接，粘接后的开关按钮应不高于原按钮。十三个开关的公共点用裸导线连接在一起，再把R002～R012焊在对应的开关上，电阻安置在开关附近的沟槽中。上述工作完成后，取适当长度的排线，一根接十三个开关的公共点，～根接s002与R002的节点(即AD0)，一根接s008与R008的节点(即ADl)，排线穿过键盘盒，另一端分别接Q板Q2插座的④、③、①脚。

R002～R012属于高精度电阻，市场上没有此类电阻出售。选择电阻时，误差应小于1％，否则会因累计误差过大而引起误码。R002-R012可从碳膜电阻中筛选出2．43kΩ、2．26kΩ、3．24kΩ、5．11kΩ、9 3kΩ和21．5KΩ的电阻，或者从误差较小的金属膜电阻中选出两个电阻串联(如2kΩ串430Ω当作2．43kΩ使用)来替代。

以上工作完毕后，用热熔胶把R1插座与Q2插座的连线固定，防止连线从根部断裂。
