仔细观察，开机瞬间待机指示灯明暗闪烁几下变为常亮。

根据该机芯特点，待机指示灯常亮，说明开关电源没有工作。但从开机瞬间待机指示灯明暗闪烁几下来看，机器有启动迹象，可能因启动条件不具备而进入保护状态。

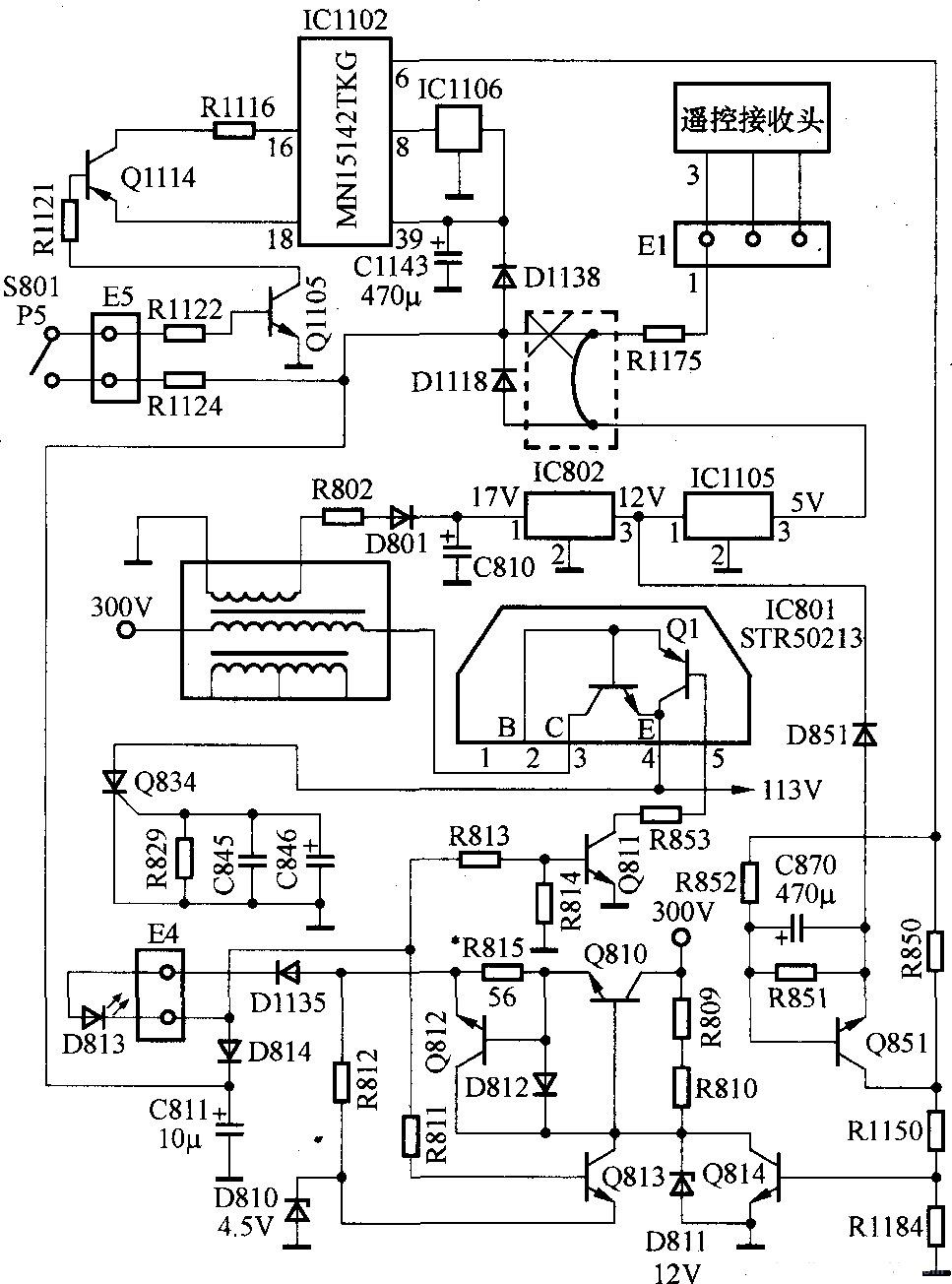

开机，测CPU(IC1102)的6脚电源控制端电压为0V(见附图)，开机时应为高电平4.4V，测CPU的39脚电源端电压为4.3V(图标4.4V)，基本正常。在按下电源开关时监测CPU的6脚瞬间有0.2V电压随即降为0V，说明CPU已输出开机信号，只是持续时间太短，万用表不能测到4.4V的高电平。判断故障在电源保护电路。

要想了解该机电源保护电路的工作原理，首先必须弄清开待机工作过程。该机的待机电源直接取自整流滤波后的300V直流电源，经串连式电子稳压电路为CPU供电。开机时，当按下电源主开关，整流滤波后的300V直流电压直接加到Q810的集电极，同时通过R809、R810为Q810基极提供偏置电压。Q810导通后的电压通过R815、D1135、发光二极管D813后分两路。一路经R813加到Q811的基极，Q811导通并通过IC801中的Q1将开关管基射极短路，开关电源不能工作，这一过程比开关电源启振要快；另一路通过D814在C811两端形成约5V的电压，分别送至CPU的39脚电源端、8脚复位端和遥控接收头的3脚。同时该电压经R1124加到S801(主开关)的P5接点。当按下电源主开关S801(主触头未画出)时，与之联动的单接点瞬动开关P5接通后又断开，形成一个开机脉冲。该脉冲通过R1122加到Q1105的基极，Q1105与Q1104瞬间导通，CPU的18脚输出的键扫脉冲通过导通的Q1114送返16脚(P5接点在开机时是否接通，决定开机后电视机的工作状态。如果该接点在按动电源主开关时未瞬间接通，电视机将处于待机状态，但按压遥控器上的开待机键或选台数字键仍可开机)，微处理器接收后，从6脚输出高电平(4.4V)，经R850、R1150加到Q814的基极，Q814导通，Q810截止，待机指示灯D813熄灭，Q811截止，主电源IC801启振工作，输出+B(113V)和17V电压。17V电压经IC802和IC1105稳压后，输出5V电压送至微处理器和遥控接收头。至此，开机过程结束，电视机进入正常工作状态。待机电源与主电源切换期间，微处理器的供电电源由电容C1143(470μF)提供，保证其6脚高电平不跌落。待机时CPU的6脚输出低电平，Q814截止，Q81O导通，Q811导通，开关电源关闭。

电源保护电路工作原理：当+B电压高于140V时，Q834触发导通，+B电压剧降，开关电源停振，CPU失电，Q814截止、Q810、Q811相继导通，机器进入保护状态，待机指示灯点亮。Q834不是普通的晶闸管(可控硅)，而在其内部阳极与控制极之间并接的齐纳二极管。当+B电压高于140V时，齐纳二极管击穿，晶闸管被触发导通。当12V电源失压或负载短路时，D851负端失压或电压下降而导通，Q851正偏导通，Q814截止，Q810、Q811相继导通，开关电源关闭，待机指示灯点亮，机器进入保护状态。从12V保护电路的接线原理来看，当C870(470μF)容量下降时，也会造成开机瞬间保护电路动作，因CPU的6脚输出高电平驱动Q814的同时对C870充电，利用C870两端电压不能突变来延迟Q851导通，防止12V保护电路误动作。待机电源负载电流增大时，取样电阻R815两端的压降增大，其压降大于O.6V时，Q812导通，Q810发射极电流减弱，Q812截止，因该过流保护电路不能自锁，Q810又导通，如此循环，待机指示灯呈明暗闪烁。此种保护只是在开机瞬间及待机时才起作用。 根据以上对开(待)机工作过程及保护电路的分析，可以排除+B电压和12V电源保护电路动作的可能，因开机时只能检测到CPU的6脚瞬间0.2V电压，说明开关电源没有启动，也就不存在+B电压和12V电源保护的可能。如果开机瞬间12V电源保护电路误动作，Q851导通将Q814基极电位拉低至0.3V左右，CPU的6脚应该保持高电平，所以12V保护电路误动作的可能性被排除.

至此，怀疑开机瞬间待机电源负载过重引起过流保护。为快速判断故障，断开遥控接收头的接线端子E1，反复开机试验，故障不再出现。考虑CPU或遥控接收头工作电流增大，但功能未受影响。将与二极管D1118负极连接的电阻R1175断开后接入D1118的正极(见虚线框内)，遥控接收头的电源改由开关电源直接供电。接入E1端子，开机试验，故障不再出现，只是电视机丧失了待机状态下的开机功能。

故障虽然排除了，但总觉得不太完美，毕竟电视机缺失了待机状态下的开机功能。因没有同型号配件更换，试图通过其他途径恢复此功能，从过流保护电路取样电阻的取值来看，待机电源的最大输出电流只有10.7mA，考虑该机有时开机正常，有时不能开机，并且故障持续两个多月，说明过流保护电路处于临界工作状态，且较稳定。于是，决定增大待机电源的输出电流，将取样电阻R815(56Ω)换成51Ω，输出电流增大到11．8mA，恢复R1175与电路的连接，经多次开机试验，故障不再出现。

小结：对故障的发生机理作如下分析。由于CPu或遥控接收头工作电流增大，当CPU的6脚输出电流的瞬间，待机电源的输出电流达到最大值，取样电阻R815两端的压降达到了0.6V，Q812导通，Q810发射极电流减弱，随即CPU的39脚电压瞬间跌落，其6脚电压随之消失，Q812因Q810发射极电流减少而截止。Q810再次导通为CPU供电时，由于S801的P5触点不能自动瞬间闭合，CPU没有收到开机信号而处于待机状态，因静态工作电流较小，过流保护电路未再次动作，出现了开机瞬间待机指示灯明暗闪烁几下变为常亮的故障现象。
