索尼２５６５ＭＴ彩电三无故障检修二例
2002年,第33期,类别:彩电维修

 ［例１］开机无光无声，机内有“吱吱”响声。
　　该机电源是以厚膜电路ＩＣ６０１（ＳＴＲ５７４１）为核心的并联型自激式开关电源，共输出三组电压：１３０Ｖ（＋Ｂ）为行扫描电路供电；２２Ｖ给伴音功放供电；１４Ｖ经稳压调整给ＣＰＵ供电。故障出现时测得＋Ｂ电压仅为１２Ｖ，怀疑行扫描电路有严重短路故障。测行供电端对地正、反向电阻值仅为几Ω，拆下行输出管Ｑ８０２，测其ｃ、ｅ极已击穿短路。再次开机（该机电源准修时可空载）测＋Ｂ电压为１３５Ｖ，已正常。分析行管损坏一定另有原因，拆下逆程电容，测其容量正常。据机主称，该机收看时曾数次出现三无现象，但能自行恢复至正常状态，最后出现上述故障现象。由此分析，怀疑行激励电路有接触不良，导致欠激励而损坏行管。仔细观察行激励管Ｑ８０１，发现其３只引脚均有裂纹，用手拨动竟全部脱离。补焊后换为新行管，开机声光正常。在维修中还发现，该机线路板上大功率发热元件引脚易出现裂纹，维修时应一并补焊，以免留下隐患。
　［例２］开机电源指示灯闪亮一下，机内有“沙”一声后无光无声，指示灯不亮。遥控关机，红色电源指示灯能点亮。

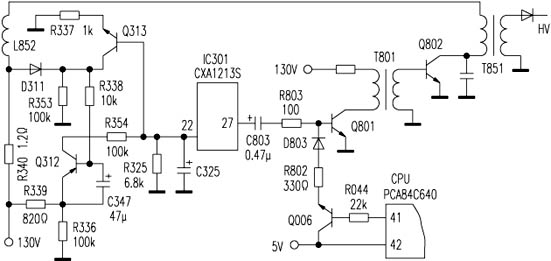

　　因电源指示灯能亮，说明开关电源工作基本正常，怀疑ＣＰＵ没有发出二次开机指令。此机ＣＰＵ为ＰＣ８４Ｃ６４０，其{41}脚为开／关机控制端，控制行激励管Ｑ８０１的工作状态。开机时，ＣＰＵ{41}脚为低电平（０Ｖ），Ｑ００６截止；关机时，ＣＰＵ{41}脚输出５Ｖ高电平，Ｑ００６导通，＋５Ｖ电压经Ｒ８０２、Ｄ８０３加到Ｑ８０１ｂ极，Ｑ８０１饱和导通，行输出级停止工作。出故障时测得ＣＰＵ{41}脚电压为０Ｖ，正常；测Ｑ８０１ｃ极电压为１３０Ｖ，说明该管已截止，判定行振荡级没有工作。如附图所示，行振荡信号由ＩＣ３０１（ＣＸＡ１２１３Ｓ）{27}脚输出，经Ｃ８０３、Ｒ８０３加至行激励管Ｑ８０１ｂ极，ＩＣ３０１{22}脚为行过流信号检测输入端，当该脚电压高于０．９Ｖ时，内部保护电路起控，{27}脚无行振荡信号输出。实测{22}脚电压为１．５Ｖ，证实故障为过流保护电路动作。检测附图所示元件，发现过流检测电阻Ｒ３４０（１．２Ω）的阻值已变为１４Ω，用１．２Ω／２Ｗ电阻代换后，故障排除。
