索尼ＫＶ－２９６５ＭＴ型彩电屡损行管故障检修一例
2001年,第20期,类别:彩电维修

该机送修时故障表现为三无，在按下电源开关瞬间能听到消磁电路工作时发出的“沙”声。根据用户反映，该机在不到三个月时间内已连续出现了多次三无故障，每次送修时均被告知为行管击穿损坏，且每次更换行管后，机器均可恢复正常。但使用时间长的达２０多天，最短仅使用２天故障便重现。

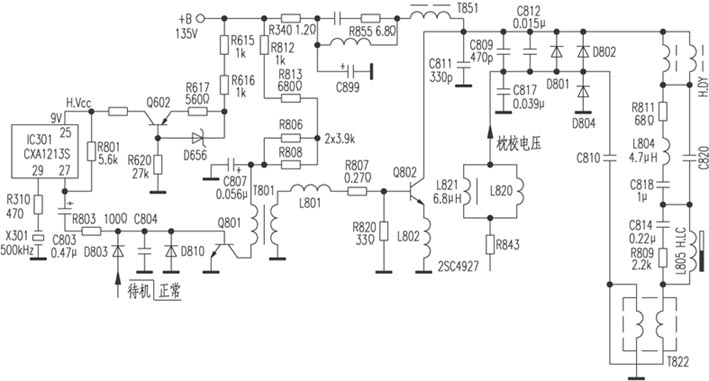

根据用户提供的情况，首先拆下行管Ｑ８０２检查，发现三极间已击穿短路。由于有了前车之鉴，不敢贸然更换，先对其行扫描电路进行深入细致的分析，整理出其有关电路如附图所示。通常，行管击穿损坏的原因有：１．＋Ｂ电压输出过高；２．行逆程电容容量下降；３．行激励不足；４．行负载有短路性故障；５．行频过高或过低；６．行管自身不良。由于该机已多次更换行管，可排除行管不良所引起的原因，应着重检查前五种原因，首先检查＋Ｂ电压。在拆除行管后，在＋Ｂ与地间接入１００Ｗ／２２０Ｖ灯泡作假负载，加电检测＋Ｂ输出电压为１３６Ｖ，监测时间近一小时，电压始终为稳定的１３６Ｖ，说明开关电源是正常的。再分别拆下行逆程电容Ｃ８１１、Ｃ８０９、Ｃ８１２、Ｃ８１７用电容表测其容量，未见异常。分别检查行输出各负载电路无明显短路之处。检查Ｑ８０２ｂ极至ＩＣ３０１{27}脚之间激励通路各元件均正常，且该通路中各元件的焊脚均被前维修者补焊过，不存在虚焊的地方，可排除因虚焊造成的激励不足现象，唯一难以确定的就是行频是否正常。为此，在不接行管的状态下，用数字表频率挡测量ＩＣ３０１{27}脚输出的行激励信号频率，在不*闭路天线时测得频率为１５．９４ｋＨｚ，*天线后降为１５．６２ｋＨｚ，说明行频正常且受电视信号所同步，用示波器观察{27}脚的方波脉冲幅度为１ＶP-P，比正常的１．２ＶP-P 幅度稍低。在正要取下示波器探头时，发现方波瞬间闪动后又恢复原状，怀疑ＩＣ３０１或５００ｋＨｚ晶振不良。先拆下晶振Ｘ３０１，用ＭＦ４７型万用表Ｒ×１ｋ挡测其两脚电阻为∞，当改用Ｒ×１０ｋ挡测时却发现Ｘ３０１两脚间有５０～１００ｋΩ的不稳定电阻（正常晶振两脚电阻应为∞），说明Ｘ３０１不良。取一优质５００ｋＨｚ晶振更换Ｘ３０１后，观察ＩＣ３０１{27}脚的行激励信号幅度上升为１．２ＶP-P。将假负载拆除，换上新的行管试机，机器恢复正常。使用至今已半年有余，未见故障再现。由于５００ｋＨｚ晶振存在不稳定的漏电电阻，使得行频振荡频率及幅度出现随机性的变化，一且漏电严重时将使脉冲幅度下降过多造成激励不足，使行管的开关状态改变而损耗加重，管子因温升急增使耐压下降而被击穿损坏。
