日立CPT1888彩电改遥控后遥控开/关机电路的改装
2000年,第30期,类别:彩电维修

　　《电子报》2000年第14期第七版刊登了《日立CPT1888彩电改遥控简法》一文，该文中“改装后还多了遥控关机、定时关机和静音功能”的提法有误。
　　按该文方法改装后，虽然按遥控器上的关机键可使电视机无光、无声，状似关机，其实只是电视机的音量、亮度、对比度被置于最低位置，整机电路仍处于工作状态，这时CPU{10}～{13}脚模拟量控制输出均为零。若将其错当为关机状态，让电视机长期工作是很危险的。本人改装过多台该型号彩电，现将遥控开/关机电路的改装方法介绍如下：

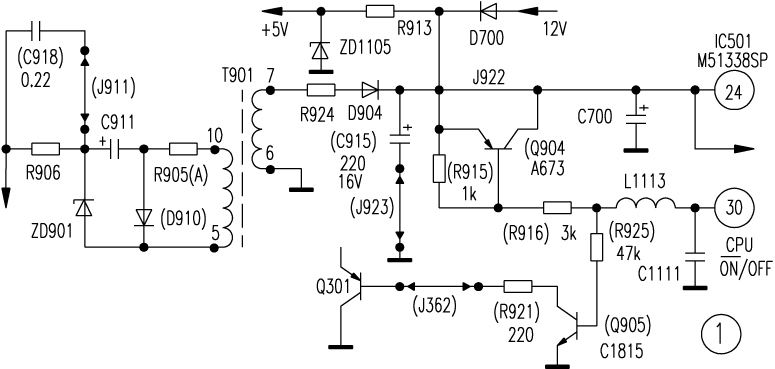

　　该机CPU(M34300N4－555SP){30}脚为电源开/关控制端(原机未使用)，电源开为低电位，关为高电位(需接上拉电阻)。解码块IC501(M51338SP)的行振荡部分有一单独的电源端{24}脚，只要切断该端的供电，电视机除电源和CPU之外，其余部分便可停止工作而实现遥控关机。具体电路见图1。接通电源后，开关变压器T9016、7脚绕组输出的电压经D904整流后产生约9V电压，未改装前此电压一路经R913、ZD1105稳压取得5V电压供CPU工作，一路经J922加至IC501{24}脚，行振荡电路启动，行扫描电路开始工作，行输出变压器次级输出的12V电压经D700反馈至D904负端，替代开关电源输出的9V电压，电视机进入稳定的工作状态。改装后拆除J922，接入Q904、R915、R916、C915并接通J923。开机状态下CPU{30}脚为低电位，Q904e、c极导通，C915上的9V电压加至IC501{24}脚，电视机启动工作。遥控关机后，CPU{30}脚为高电位，Q904截止，切断IC501{24}脚的供电，行振荡停止工作，行输出变压器次级输出的各组电压同时消失，电视机进入待机状态。图中Q905、R921、R925的作用是在遥控关机瞬间使三只视放管的c极电位迅速下降，以快速释放显像管上残存的高压，以免出现关机亮点，此处不改也可。在关机状态下，Q905由R915、R916、R925提供偏置而导通，此时由于R915上压降较小不会使Q904误导通。
　　该机开关电源受行频同步，遥控关机后失去了行脉冲信号，会使电源工作不正常。因此，还须对电源部分进行改动。可在R906两端并接022μF电容(C918)，并增加二极管D910，同时接通J911。日立CPT1888型彩电采用日立G7PN1机芯，在该机印板预留有增加遥控功能的元件位置，图1中所有元件均为该机编号，其中打（）的元件是改装时需加装上的，均可在印板上按元件编号找到安装位置，改装甚为方便。
　　顺便提及，第14期改装文章中加装的红外接收管应为红外接收头，可采用一体化的，在印板上也可找到安装位置(翻开印板后的左下角)如图2。其中R1170拆除，将接收头装于印板上，接收面朝前方。接收头前方的面板可透过红外光(虽然外观不透明)，若不装发光二极管，则前面板不必开孔。改装后最好加装发光二极管作电源指示，在装接收头的印板附近可找到R1160和D1120的空置安装孔，按印板标注装上1kΩ电阻和发光二极管。发光管的发光面仍朝向面板，并在前面板对应处打孔以便透光。
　　遥控器只要可配合M34300N4－555SP的均可采用，本人采用的是VM101型。
　　福建刘福民
