日立ＣＰＴ２１７７彩电ＡＶ输入
电路故障引发电源保护
2001年,第2期,类别:彩电维修

一台日立ＣＰＴ－２１７７ＳＦ彩电开机三无面板指示灯闪亮一下即熄灭。

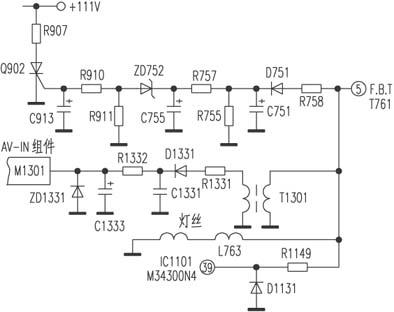

开机瞬间测主电压可上升至８０Ｖ左右，先查保护电路本身，发现Ｑ９０２触发极的抗*扰电容Ｃ９１３（１０μＦ／１６Ｖ）一引脚已锈断，换新后主电压可上升至１１０Ｖ，但仍保护，此时可听见扬声器发出短时的沙沙声。这说明由行输出变压器产生的二次电源已形成。保护原因应为某二次电源负载过重引起。逐路断开行变二次电源，当断至行变{5}脚支路时，电源不再保护，但仍无光栅。查得{5}脚除向保护电路提供取样电压外，还担负灯丝供电、ＣＰＵ字符行脉冲和ＡＶ输入电源供应等（有关电路如附图）。断开ＡＶ输入电路供电支路，此时光栅出现，收视已正常。
检查脉冲变压器Ｔ１３０１初级已匝间短路，进一步查得Ｃ１３３１（１０００μＦ／１６Ｖ）电容两脚呈低阻状态。其中Ｔ１３０１较难修复，由于该机为热底板机芯，ＡＶ输入电路应隔离供电，本人采用加装ＡＶ输入板的供电方法作应急修复，用绝缘导线在行变磁芯上绕二圈左右，断开Ｔ１３０１次级，将导线接入原整流滤波电路即可。
