日立彩电丽音盒局部损坏的应急处理
2001年,第51期,类别:彩电维修

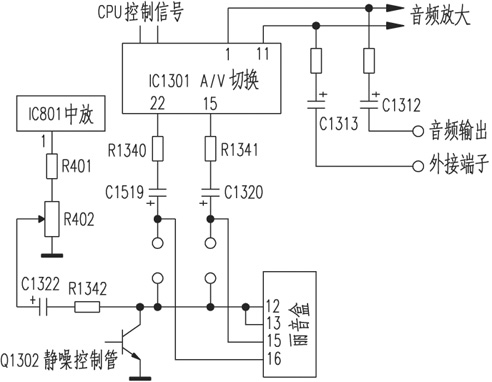

　　一台日立ＣＭＴ２９９８彩电有图像而无伴音，从ＡＶ端输入信号则正常。开机几分钟后摸丽音解码盒烫手，此机音频处理流程如附图所示，伴音信号从ＩＣ８０１{1}脚输出，送到丽音盒{12}、{13}脚，再从丽音盒{15}、{16}脚输出至ＩＣ１３０１{22}、{25}脚，ＩＣ１３０１是由ＣＰＵ控制的ＡＶ切换ＩＣ。从ＩＣ８０１{1}脚经１０μＦ电容跨接到丽音盒{15}、{16}脚，伴音出现。考虑到丽音解码器价昂、难购而且此功能暂时没用，为此将丽音盒卸掉，将丽音盒{12}、{13}脚跳接到{15}、{16}脚试机，发现要等１５秒钟左右伴音才正常出现，而且每次换台时都这样，对此需重新对电路进行分析。这个丽音解码器是由Ｉ2Ｃ总线控制的，根据Ｉ2Ｃ总线的特性，在每次开机或转换频道时ＣＰＵ都会反复对此ＩＣ进行检测，这就使得检测过程的时间大大增加，所以出现上述现象。仔细分析丽音盒的电路结构，发现内部电路分数字处理部分和模拟信号处理部分，其数字部分的供电为５Ｖ，模拟部分供电是９Ｖ，试将其模拟信号处理部分的供电电源断开（断开丽音盒{11}脚，停止模拟电路部分的工作而数字部分继续工作），装上丽音盒试机，一切正常，丽音盒也不再烫手，这说明此丽音盒的模拟信号处理部分电路损坏了而数字部分是好的，经过这样处理后机子恢复正常使用。
