1、概述
LA7840是场输出电路，适合使用于中小屏幕显示，为场偏转线圈提供所需的场扫描电流。
2、特点：
l 低电源电压输入经泵脉冲电路作用
l 垂直输出电路
l 热保护被考虑进去的电路
l 可以用插动输入直流电位
l 优良的特性曲线

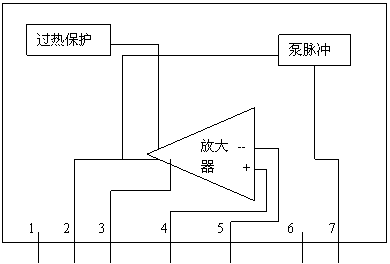

3、内部组成方框图
4、引脚功能
引脚
符号
功能
直流电压（V）
对地电阻（千欧）
待机
有信号
无信号
红笔接地
黑笔接地
1
GND
接地
0
2
VER OUT
场输出
1.66
16.1
16.3
0.637
4
3
VCC2
第二供电电源
7.47
28.1
-13.1
NON INV.INPUT
参考电压
0.78
2.5
11.6
3.5
5
INVERTING INPUT
倒相输入
0.11
0.04
6
VCC
供电电压
0.16
28
0.027
7
PUMP UP OUT
泵脉冲输出
0.35
2.1
2.05
无穷大
4.5
