今天我遇到了传说中的切颈（上图了）-家电-数据之家

邻居家一台29206P彩电损坏，需要维修。经口头询问，朋友说近来在开机收看的时候，图像偏大，台标跑出屏幕外面了，但是收看一段时间会慢慢恢复。昨天再开机，里面传出焦糊味且“噼啪”放电，无法开机，看到电视彻底玩完了，才找我去检查维修。傍晚带上工具，我来到他家，打开机壳准备摘板回去检查维修，在摘取显像管尾板的时候，发现偏转线圈下面松动，且“嚓嚓”作响仔细观察，原来是显像管切颈了再观察主板，发现行输出附近有三只小功率电阻烧焦，因朋友不打算换显像管，故也没有细看损坏电阻的编号。装上机壳，朋友帮忙把切颈的彩电搬到我店里送给我拆零件用等抽空，我去仔细检查一下切颈的原因，该机主板还没有维修过呢，挺新的。近来很忙，没有去拆这部机器，今天拆了，发图片给大家看看，经查，切颈是因为场块虚焊导致，除一脚外，其余脚全部脱焊
---------------------------------
值的研究。。。
---------------------------------
场块虚焊造成的。。。。。。。。
---------------------------------
等着你的研究结果。
---------------------------------
看现象怀疑是先由主电源高引起的
---------------------------------
等查出原因我告诉大家。我分析还是场输出电路有问题。
---------------------------------
有没有图片，传个上来看看咯
---------------------------------
肯定是行扫描电路有问题导致切颈。
---------------------------------
我遇到的像管切径的多了，一是电源输出过压切径，二是行逆程电容开焊高压过压切径，三是场块损坏场偏转内混入了直流电位而切径，四是行电路上有503晶振的哪种电路晶振不良会引起切径。我都遇到过，不过你所述的现象应该是电源有问题引起的过压切径。
---------------------------------
学习一下。。。。。。。。
---------------------------------
一是电源输出过压切径，二是行逆程电容开焊高压过压切径，三是场块损坏场偏转内混入了直流电位而切径，四是行电路上有503晶振的哪种电路晶振不良会引起切径。我都遇到过，不过你所述的现象应该是电源有问题引起的过压切径。
---------------------------------
此故障应该是由于电源输出电压过高，引起场块击穿，继而引起切颈。多半是由于电源里有电容性能不良引起
---------------------------------
此故障应该是由于电源输出电压过高，引起场块击穿，继而引起切颈。
---------------------------------
应该是电压过高引起的吧
---------------------------------
小不补变大窟窿。。。。
---------------------------------
场上的问题，图像模糊时，他们以为是管坐受潮。有时偏转打火所致。
---------------------------------
幸亏不是在你家切颈的。。。。
---------------------------------
等查出原因我告诉大家。我分析还是场输出电路有问题。
---------------------------------
路过学习一下，楼主。
---------------------------------
等开机检查的时候，我拍个照片给大家看看。
---------------------------------
切颈还与彩管本身的质量有关
---------------------------------
学习一下。。。。。。。。
---------------------------------
好象是阻尼管接触不良；
---------------------------------
.
---------------------------------
还没检查啊？一直在等
---------------------------------

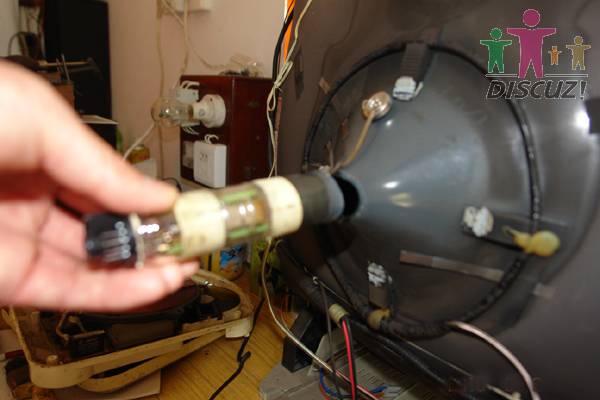

彩电切颈的图片上来了，大家来看看吧。
---------------------------------
土啊,场+-供电的没有电容隔直的,也没有场保护的,TDA8351,TDA8359J,TDA8177机都见过切颈的,场中心偏到下面去,电子束打在CRT管颈下面玻璃内壁,反光到屏上是雾状V型彩虹状彩色,时间久了,管颈就裂了
