LM324--四回路、单电源运放器

发布日期：2013-1-3 11:15:34 作者：出处：浏览：339 人次【大中小】

简介：

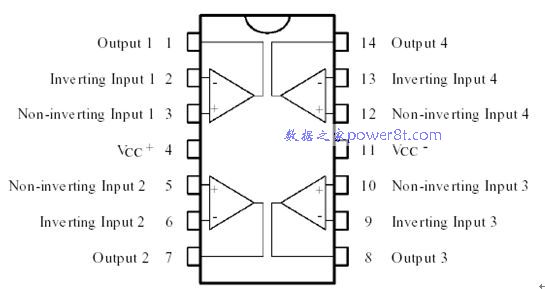

该集成块为双列14脚封装。电源：4脚为+5.00V

引脚中英文及参数：

脚号
1
2
3
4
5
6
7
8
9
10
11
12
13
14

引脚英文
AMPOUT1
IN1-
IN1+
Vcc
IN2+
IN2-
AMP OUT2
AMP OUT3
IN3-
IN3+
GND
IN4+
IN4-
AMP OUT4

引脚中文
功率放大输出1
反相位输入1
同相位输入1
电源
同相位输入2
反相位输入2
功率放大输出2
功率放大输出3
反相位输入3
同相位输入3
地
同相位输入4
反相位输入4
功率放大输出4

参数：R+／R-
0.40／0.40
6.28／7.59
4.38／4.49
0.32／0.22
4.68／4.69
6.32／7.59
0.40／0.40
6.69／23.00
7.59／∞
7.59／∞
0／0
7.21／17.40
4.38／4.58
6.32／6.78

说明：R的单位为KΩ，R+表示红笔接地，黑笔所测在线电阻，R-表示黑笔接地，红笔所测在线电阻。V 表示正常工作电压。
