UL12A机芯通病一例

发布日期：2013-3-7 10:29:36 作者：出处：浏览：1454 人次【大中小】


---------------------------------

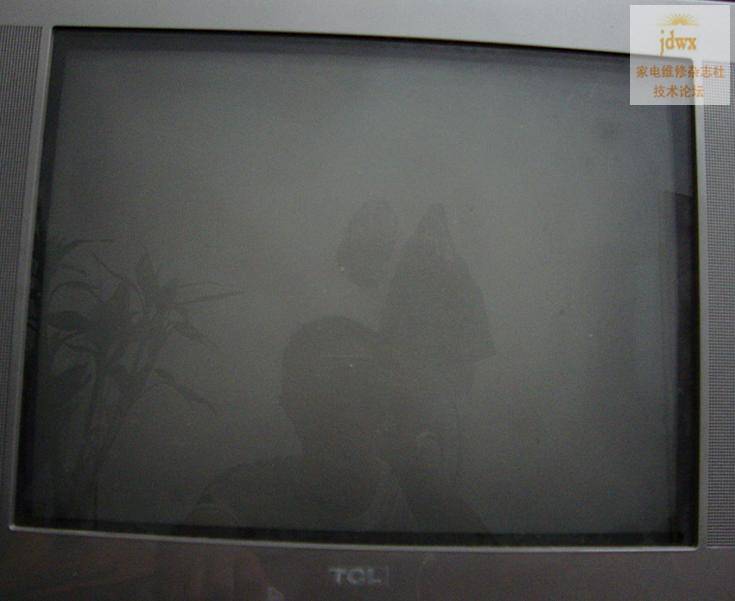

如上图所示：图像慢慢发绿，尔后黑屏，切换AV/TV，转到TV，图像又由正常快速发绿，尔后黑屏。更换Q523/F423即可修复，同理：如果图像慢慢发红/蓝，尔后黑屏，更换相应的F423即可 CRT尾板.JPG

此故障已是通病机芯： UL12A机芯机型： AT21189B,AT21276,AT21211A,NT21228,AT21228,N21T5,NT21181S,21E5,21H61,NT21A11,NT21A41B,NT21A42,NT21B03,NT21A31A,NT21289,NT21A11S,NT21B68,NT21B68S,NT21C06S,NT21C41,NT21C81S,NT21M73,NT21M75,N21E5,NT21C06,NT21M28,NT21M89,NT21M81S,NT21M12 检修过程：开机图像先变红后变暗检修与分析：起先怀疑解码块电路性能不良，（热稳定性差），但申购一大块代换故障依旧，最后怀疑视放未板上三极管性能不良引起，决定逐个代换，当代换到Q513/F423时，故障消失，没几天又碰到一台该机型（售前机），但它是开机20分钟后才有次现象。我果断换Q513/F423故障排除。怀疑该机型是通病，请大家注意故障板名称：主板故障元件位号： Q513/F423 处理措施：更换Q513/F423。创建人：尹再霞楼主的文章，希望大家都要发扬楼主的无私精神
