低功耗离线式开关电源主开关

特点：

1.       开关频率固定60KHZ

2.       9V到38V宽电源电压

3.       电流模式控制

4.

5.       高压启动电流源

6.       通过自动重启对过热，过流和过电压保护



描述：

这个VIPer22A-E在同一个硅芯片上结合了一个专门的电流模式PWM控制器和一个高压电源MOSFET器件。

典型的应用包括为电池充电器适配器提供离线式电源，为TV或者监视器提供待机功耗和辅助电机控制等。这个内部控制电路提供以下的优势：

（1）      大输入电压范围在V_DD接脚上可改变辅助电源电压。此功能也很好的适用于电池充电器适配器装置。

（2）       在低负荷条件下自动触发

（3）       在HICCUP模式下过压保护。

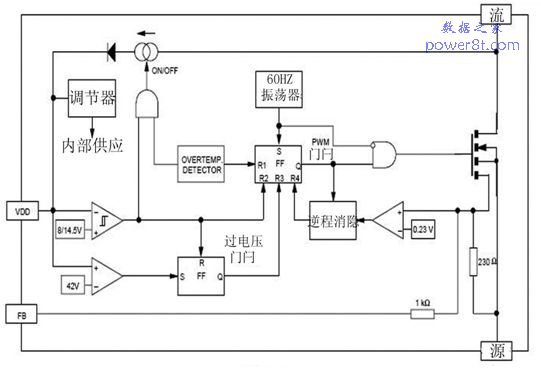

方框图表
