VCT77VWP--平板显示器和双扫描电视视频控制器、图文和音频处理器
发布日期:2013-1-3 11:22:13 作者: 出处: 浏览:
412
人次 【
大
中
小
】
一、简介
VCT77VWP是一个专用于高质量的平板显示器和双扫描电视机的芯片,积木式设计和深亚微米技术成就了在LCD、PDP电视和所有等级的双扫描CRT电视机经济和一体化的特性。
二、特点
1.音频部分
l 伴音中频输入
l 调频立体声无线广播和RDS、RBDS
l 多制式电视伴音解调
l 20KHz基带处理
l 扬声器通道的基带处理:
-音量、低音、高音、响度、左右平衡
-5段图示均衡
-特殊音效(如假立体声)
-MICRONAS环绕声(虚拟杜比环绕声可选)
-MICRONAS低音
-BBE、BBE VIVA
-SRS WOW
-SRS真环绕声XT
-边缘同步功能
2.控制器部分
l 高性能8比特微处理器,8051兼容
l 高达1M字节的系统程序FLASH
l WST、PDC、VPS和WSS获取
l 闭合字幕和场碎片获取
l 高达10页的单片图文存储
l 高达2000页的内部存储
l 高达30个输入输出口
3.视频部分
l CVBS/S-VHS/YCbCr/RGB输入
l 高清YPbPr和RGB输入
l 具有垂直细节增强的线性倍频(无内部存储器)
l 美化运动状态的自适应图像上变换(无内部存储器)
l PAL/NTSC 4H自适应梳状滤波器(无内部存储器)
l 3D自适应梳状滤波器(无内部存储器)
l 内部SDR RAM界面
l 强大的行场图像缩放,包括非线性的行缩放“全景图像”
l 图像自适应图形改善(DCE、LSE、CTI、SCE、NCE)
4.液晶板控制部分
l LVDS输出(双通道)
l 数字RGB输出3×10比特单通道或2×3×8比特双通道
l 6个免编程的液晶板控制信号
l 背光调制
5.PLQFP208-1封装

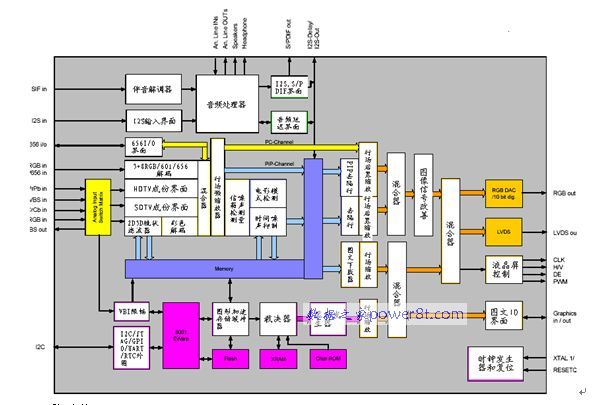

三、框图
四、脚功能
引脚
名称
功能
类型
0
EPAD
IC外露垫,接地
1
656O6,P4_6,TDOFW
数字656比特6输出,端口4比特6输入输出,JTAG界面数据输出
I/O
2
656O5, P4_5, TDIFW
数字656比特5输出,端口4比特5输入输出,JTAG界面数据输入
I/O
3
656O4,P4_4,TMSFW
数字656比特4输出,端口4比特4输入输出,JTAG界面模式选择输入
I/O
4
656O3,P4_3, TCLK
数字656比特3输出,端口4比特3输入输出,JTAG界面时钟输入
I/O
5
656O2,P4_2,TDO
数字656比特2输出,端口4比特2输入输出,JTAG界面数据输出
I/O
6
656O1,P4_1,TDI
数字656比特1输出,端口4比特1输入输出,JTAG界面数据输入
I/O
7
656O0,P4_0,TMS
数字656比特0输出,端口4比特0输入输出,JTAG界面模式选择输入
I/O
8
RESETQ
复位输入输出
I/O
9
AIN1R
模拟音频右声道1输入
I
10
AIN1L
模拟音频左声道1输入
I
11
AIN2R
模拟音频右声道2输入
I
12
AIN2L
模拟音频左声道2输入
I
13
AIN3R
模拟音频右声道3输入
I
14
AIN3L
模拟音频左声道3输入
I
15
AIN4R
模拟音频右声道4输入
I
16
AIN4L
模拟音频左声道4输入
I
17
VREFAU
音频基准电压
18
VSUP8.0AU
8V模拟音频供电
19
GNDA
模拟音频地
20
SGND
模拟信号地
21
AOUT2R, AIN5R
模拟右音频2输出,模拟右音频5输入
I/O
22
AOUT2L, AIN5L
模拟左音频2输出,模拟左音频5输入
I/O
23
AOUT1R
模拟右音频1输出
O
24
AOUT1L
模拟左音频1输出
O
25
HEADPHONER
模拟右耳机输出
O
26
HEADPHONEL
模拟左耳机输出
O
27
SPEAKERR
模拟右扬声器输出
O
28
SPEAKERL
模拟左扬声器输出
O
29
SUBWOOFER TEST
模拟重低音输出,测试输入
I/O
30
VREFSIF
SIF音频基准电压
31
SIFIN+
差分SIF输入
I
32
SIFIN-
差分SIF输入
I
33
VSUP5.0
5V模拟供电
34
GNDA
模拟地
35
GND3.3DIG
数字界面地
36
VSUP3.3DIG
3.3V数字界面供电
37
SPDIF_OUT
SPDIF输出
O
38
I2S_DA_IN
音频总线数据输入
I
39
I2S_CL
音频总线时钟输入
I
40
I2S_WS
音频总线字选通输入
I
41
I2S_DEL_OUT
音频延时线总线数据输出,音频总线数据输入
I/O
42
I2S_DEL_IN
音频延时线总线数据输入,过取样音频时钟输出
I/O
43
I2S_DEL_CL
音频延时线总线时钟输出,音频总线时钟输出
I/O
44
I2S_DEL_WS
音频延时线字选通输出,音频总线字选通输出
I/O
45
VSUP3.3RAM
3.3VRAM供电
46
GND3.3RAM
RAM地
47
DVS
数字或模拟视频场同步高清输入
I
48
DEN
数字视频使能输入
I
49
DCLK
数字视频时钟输入
I
50
DRI7
数字视频红7输入
I
51
DRI6
数字视频红6输入
I
52
DRI5
数字视频红5输入
I
53
DRI4
数字视频红4输入
I
54
DRI3
数字视频红3输入
I
55
DRI2
数字视频红2输入
I
56
DRI1
数字视频红1输入
I
57
DRI0
数字视频红0输入
I
58
DGI7
数字视频绿7输入
I
59
DGI6
数字视频绿6输入
I
60
DGI5
数字视频绿5输入
I
61
DGI4
数字视频绿4输入
I
62
DGI3
数字视频绿3输入
I
63
DGI2
数字视频绿2输入
I
64
DGI1
数字视频绿1输入
I
65
DGI0
数字视频绿0输入
I
66
DBI7
数字视频蓝7输入
I
67
DBI6
数字视频蓝6输入
I
68
DBI5
数字视频蓝5输入
I
69
DBI4
数字视频蓝4输入
I
70
DBI3
数字视频蓝3输入
I
71
DBI2
数字视频蓝2输入
I
72
DBI1
数字视频蓝1输入
I
73
DBI0
数字视频蓝0输入
I
74
GND3.3DRI
数字RAM界面地
75
VSUP3.3DRI
3.3V数字RAM界面供电
76
GND3.3COM
公共地
77
VSUP3.3COM
3.3V公共供电
78
XTALIN
模拟晶振输入
I
79
XTALOUT
模拟晶振输出
O
80
CLKOUT
数字200MHz时钟输出
O
81
VSO
前端场同步输出
O
82
HSO
前端行同步输出
O
83
SCL
串行时钟输入输出
I/O
84
SDA
串行数据输入输出
I/O
85
GND3.3FL
FLASH地
86
VSUP3.3FL
3.3VFLASH供电
87
P2_0
端口2比特0输入输出
I/O
88
P2_1
端口2比特1输入输出
I/O
89
P2_2
端口2比特2输入输出
I/O
90
P2_3
端口2比特3输入输出
I/O
91
P2_4 TDI
端口2比特4输入输出,JTAG界面数据输入
I/O
92
P2_5 TMS
端口2比特5输入输出,JTAG界面模式选择输入
I/O
93
OSDV DBO2_0
图文场同步输入输出,通道2数据0蓝输出
I/O
94
OSDV DBO2_1
图文行同步输入输出,通道2数据1蓝输出
I/O
95
GND3.3IO1
输入输出端口1数字地
96
VSUP3.3IO1
3.3V输入输出端口1数字供电
97
OSDCLK DBO2_2
图文时钟输入输出,通道2数据2蓝输出
I/O
98
OSDCLK DBO2_3
图文快速开关输入输出,通道2数据3蓝输出
I/O
99
OSDHCS1 P3_6 DBO2_4
图文半对比1输入输出,端口3比特6输入输出,通道2数据4蓝输出
I/O
100
OSDHCS0 P3_7 DBO2_5
图文半对比0输入输出,端口3比特7输入输出,通道2数据5蓝输出
I/O
101
OSDB3 P3_5 DBO2_6
图文蓝3输入输出,端口3比特5输入输出,通道2数据6蓝输出
I/O
102
OSDB2 P3_4 DBO2_7
图文蓝2输入输出,端口3比特4输入输出,通道2数据7蓝输出
I/O
103
OSDB1 DGO2_0
图文蓝1输入输出,通道2数据0绿输出
I/O
104
OSDB0 DGO2_1
图文蓝0输入输出,通道2数据1绿输出
I/O
105
OSDG3 P3_3 DGO2_2
图文绿3输入输出,端口3比特3输入输出,通道2数据2绿输出
I/O
106
OSDG2 P3_2 DGO2_3
图文绿2输入输出,端口3比特2输入输出,通道2数据3绿输出
I/O
107
OSDG1 DGO2_4
图文绿1输入输出,通道2数据4绿输出
I/O
108
OSDG0 DGO2_5
图文绿0输入输出,通道2数据5绿输出
I/O
109
OSDR3 P3_1 DGO2_6
图文红3输入输出,端口3比特1输入输出,通道2数据6绿输出
I/O
110
OSDR2 P3_0 DGO2_7
图文红2输入输出,端口3比特0输入输出,通道2数据7绿输出
I/O
111
OSDR1 DRO2_0
图文红1输入输出,通道2数据0红输出
I/O
112
OSDR0 DRO2_1
图文红0输入输出,通道2数据1红输出
I/O
113
GND3.3IO1
数字输入输出端口1数字地
114
VSUP3.3IO1
3.3V数字输入输出端口1数字供电
115
PCS5 P2_7
显示屏控制选择5输出,端口2比特7输入输出
I/O
116
PCS4 P2_6
显示屏控制选择4输出,端口2比特6输入输出
I/O
117
PCS3 P2_1
显示屏控制选择3输出,端口2比特1输入输出
I/O
118
PCS2 P2_0
显示屏控制选择2输出,端口2比特0输入输出
I/O
119
PCS1 P2_3
显示屏控制选择1输出,端口2比特3输入输出
I/O
120
PCS0 P2_2
显示屏控制选择0输出,端口2比特2输入输出
I/O
121
PCLK2
显示屏控制时钟2输出
O
122
PCLK1
显示屏控制时钟1输出
O
123
GND1.8DIG
数字核地
O
124
VSUP1.8DIG
1.8V数字核供电
O
125
DBO1_0 DRO2_2 LVDSA_4P
通道1数据0蓝输出,通道2数据2红输出,LVDS通道1比特4正数据输出
O
126
DBO1_1 DRO2_3 LVDSA_4N
通道1数据1蓝输出,通道2数据3红输出,LVDS通道1比特4负数据输出
O
127
DBO1_2 DRO2_4 VSUP3.3LVDS
通道1数据2蓝输出,通道2数据4红输出,3.3VLVDS端口数字供电
O
128
DBO1_3 DRO2_5 LVDSA_3P
通道1数据3蓝输出,通道2数据5红输出,LVDS通道1比特3正数据输出
O
129
DBO1_4 DRO2_6 LVDSA_3N
通道1数据4蓝输出,通道2数据6红输出,LVDS通道1比特3负数据输出
130
DBO1_5 DRO2_7 GND3.3LVDS
通道1数据5蓝输出,通道2数据7红输出, 3.3VLVDS端口数字地
O
131
DBO1_6 DBO1_0 LVDSA_CLKP
通道1数据6蓝输出,通道1数据0蓝输出,LVDS通道1正时钟输出
O
132
DBO1_7 DBO1_1 LVDSA_CLKN
通道1数据7蓝输出,通道1数据1蓝输出,LVDS通道1负时钟输出
O
133
VSUP3.3IO2 VSUP3.3LVDS
3.3V数字输出端口供电
134
GND3.3IO2 LVDSA_2P
输出端口地,LVDS通道1比特2正输出
O
135
DBO1_8 DBO1_2 LVDSA_2N
通道1数据8蓝输出,通道1数据2蓝输出,LVDS通道1比特2负输出
O
136
DBO1_9 DBO1_3 GND3.3LVDS
通道1数据9蓝输出,通道1数据3蓝输出,LVDS地
O
137
DGO1_0 DBO1_4 LVDSA_1P
通道1数据0绿输出,通道1数据4蓝输出,LVDS通道1比特1正输出
O
138
DGO1_1 DBO1_5 LVDSA_1N
通道1数据1绿输出,通道1数据5蓝输出,LVDS通道1比特1负输出
O
139
DGO1_2 DBO1_6 VSUP3.3LVDS
通道1数据2绿输出,通道1数据6蓝输出,3.3VLVDS数字供电
O
140
DGO1_3 DBO1_7 LVDSA_0P
通道1数据3绿输出,通道1数据7蓝输出,LVDS通道1比特0正输出
O
141
DGO1_4 DGO1_0 LVDSA_0N
通道1数据4绿输出,通道1数据0绿输出,LVDS通道1比特0负输出
O
142
DGO1_5 DGO1_1 VSUP1.8LVDS
通道1数据5绿输出,通道1数据1绿输出,1.8VLVDS供电
O
143
DGO1_6 DGO1_2 REXT
通道1数据6绿输出,通道1数据2绿输出,LVDS外部电阻
O
144
DGO1_7 DGO1_3 GND1.8LVDS
通道1数据7绿输出,通道1数据3绿输出,1.8VLVDS地
O
145
DGO1_8 DGO1_4 LVDSB_3P
通道1数据8绿输出,通道1数据4绿输出,LVDS通道1比特3正输出
O
146
DGO1_9 DGO1_5 LVDSB_3N
通道1数据9绿输出,通道1数据5绿输出,LVDS通道1比特3负输出
O
147
DRO1_0 DGO1_6 GND3.3LVDS
通道1数据0红输出,通道1数据6绿输出,3.3VLVDS地
O
148
DRO1_1 DGO1_7 LVDSBCLKP
通道1数据1红输出,通道1数据7绿输出,双LVDS通道2正时钟输出
O
149
GND3.3IO2 LVDSBCLKN
数字输出端口地,双LVDS通道2负时钟输出
O
150
VSUP3.3IO2 VSUP3.3LVDS
3.3V输出端口供电,3.3VLVDS供电
151
DRO1_2 DRO1_0 LVDSB_2P
通道1数据2红输出,通道1数据0红输出,双LVDS通道2比特2正输出
O
152
DRO1_3 DRO1_1 LVDSB_2N
通道1数据3红输出,通道1数据1红输出,双LVDS通道2比特2负输出
O
153
DRO1_4 DRO1_2 GND3.3LVDS
通道1数据4红输出,通道1数据2红输出,3.3VLVDS地
O
154
DRO1_5 DRO1_3 LVDSB_1P
通道1数据5红输出,通道1数据3红输出,双LVDS通道2比特1正输出
O
155
DRO1_6 DRO1_4 LVDSB_1N
通道1数据6红输出,通道1数据4红输出,双LVDS通道2比特1负输出
O
156
DRO1_7 DRO1_5 VSUP3.3LVDS
通道1数据7红输出,通道1数据5红输出,3.3VLVDS供电
O
157
DRO1_8 DRO1_6 LVDSB_0P
通道1数据8红输出,通道1数据6红输出,双LVDS通道2比特0正输出
O
158
DRO1_9 DRO1_7 LVDSB_0N
通道1数据9红输出,通道1数据7红输出,双LVDS通道2比特0负输出
O
159
P1_7 TDO
端口1比特7输入输出,JTAG界面数据输出
I/O
160
P1_6 TCLK
端口1比特6输入输出,JTAG界面时钟输出
I/O
161
P1_5
端口1比特5输入输出
I/O
162
P1_4
端口1比特4输入输出
I/O
163
GND3.3DAC
DAC地
164
VSUP3.3DAC
3.3VDAC供电
165
P1_3 ROUT PWM3
端口1比特3输入输出,模拟红输出,PWM比特3输出
I/O
166
P1_2 GOUT PWM2
端口1比特2输入输出,模拟绿输出,PWM比特2输出
I/O
167
P1_1 BOUT PWM1
端口1比特1输入输出,模拟蓝输出,PWM比特1输出
I/O
168
P1_0 SVMOUT REV
端口1比特0输入输出,扫描速率调制输出,REV输出
I/O
169
VSUP1.8FE
1.8V模拟视频前端供电
170
VSUP3.3FE
3.3V模拟视频前端供电
171
VIN22 DHS
模拟视频22行同步输入,数字视频行同步输入
I
172
VIN21
模拟视频21蓝高清输入
I
173
VIN20
模拟视频20红高清输入
I
174
VIN19
模拟视频19绿高清输入
I
175
VIN18
模拟视频18快速消隐2输入
I
176
VIN17
模拟视频17蓝高清输入
I
177
VIN16
模拟视频16红高清输入
I
178
VIN15
模拟视频15绿高清输入
I
179
VIN13
模拟视频13蓝高清输入
I
180
VIN12
模拟视频12红高清输入
I
181
VIN11
模拟视频11绿高清输入
I
182
VIN9
模拟视频9亮度或蓝标清输入
I
183
VIN8
模拟视频8色度或快速消隐1输入
I
184
VIN7
模拟视频7亮度或绿标清输入
I
185
VSUP1.8FE
1.8V模拟视频前端供电
186
GNDA
模拟地
187
VIN6
模拟视频6色度或红标清输入
I
188
VIN5
模拟视频5Y/CVBS输入
I
189
VIN3
模拟视频3CVBS输入
I
190
VIN2
模拟视频2 CVBS输入
I
191
VIN1
模拟视频1 CVBS输入
I
192
VSUP3.3VO
3.3V模拟视频输出供电
193
VOUT3
模拟视频3输出
O
194
VOUT2
模拟视频2输出
O
195
VOUT1
模拟视频1输出
O
196
GND3.3IO3
数字输入输出端口地
197
VSUP3.3IO3
3.3V输入输出端口供电
198
656I0 P3_0
数字656比特0输入,端口3比特0输入输出
I/O
199
656I1 P3_1
数字656比特1输入,端口3比特1输入输出
I/O
200
656I2 P3_2
数字656比特2输入,端口3比特2输入输出
I/O
201
656I3 P3_3
数字656比特3输入,端口3比特3输入输出
I/O
202
656I4 P3_4
数字656比特4输入,端口3比特4输入输出
I/O
203
656I5 P3_5
数字656比特5输入,端口3比特5输入输出
I/O
204
656I6 P3_6
数字656比特6输入,端口3比特6输入输出
I/O
205
656I7 P3_7
数字656比特7输入,端口3比特7输入输出
I/O
206
656CLKI
数字656时钟输入
I
207
656CLKO
数字656时钟输出
O
208
656O7 P4_7 TCLKFW
数字656比特7输出,端口4比特7输入输出,JTAG界面时钟输入
I/O
共有
1
条家电 页次:1/1
分页:
9
1
:
发布人:
admin
【
大
中
小
】·【
推荐好友
】·【
打印
】·【
顶部
】
相关家电
[
其它
]
·
VCT77VWP--平板显示器和双扫描电视视频控制器、...
2013-01-03
相关评论
系统暂时关闭评论功能!
最新家电
长虹液晶电视数据查找...
GBJ25005 GBJ2501 GB...
U盘刷机的准备U盘和基...
AOZ1037的引脚功能
AOZ3015AI的引脚功能
刷你的数据灯都不亮了...
热门家电
AOZ3015AI的引脚功能
TCL超级芯片8859CSNG...
海信变频压缩机UVW三...
JT1199,CH341编程...
松下NN-K652电脑...
松下电饭煲显示U15
推荐家电
文章搜索
关键字:
网站声明
|
网站留言
|
友情链接
|
与我在线
Copyright ?
数据之家
All Rights Reserved.2002-2099
邮:2843417081@qq.com
