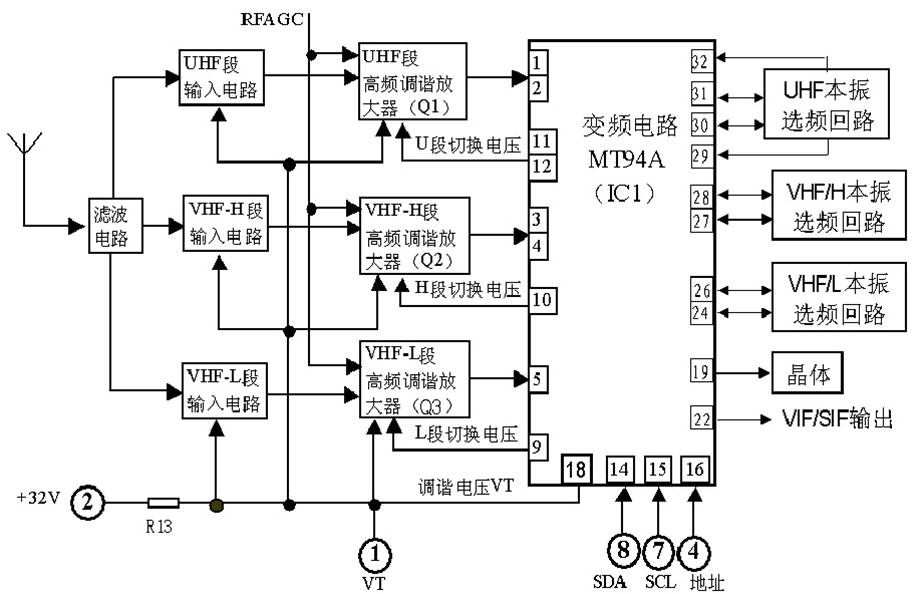

家电 - 电视机 - 长虹 - 显象管型 - 浏览家电 CHD-6机芯原理与维修 发布日期：2013-1-20 1:12:45 作者： 出处： 浏览：957 人次 【大 中 小】 三．高频处理电路 高/中频一体化高频头完成普通彩电中高频头与图像通道的全部功能，并通过I2C总线与CPU之间传送信息。 调谐电压是由主板送来的33V电压，直接到了高频头内部。 长虹数字高清彩电中除CHD-5机芯外，其余均使用了由长虹高频公司生产的高/中频一体化调谐器，型号为TDQ-6B7-FM2，TMI-23I1 一体化调谐器中使用了两只集成块：其中IC1(MT94A)用于变频；IC2(LA75665M)用于图象中频和伴音中频处理。 从一体化高频头输出视频图像信号，经切换电路后，直接送入到IPQ板作进一步的处理（IPQ板的原理与维修略）；输出的伴音音频信号经切换电路后直接送到音效处理电路NJW1168进行音频处理。 共有3条家电 页次：3/3 分页： 9 7 1 2 3 : 发布人：----- 【大 中 小】·【推荐好友】·【打印】·【顶部】 相关家电 [显象管型] ·创维3P90自动关机维修 2015-01-25 [显象管型] ·使用有线电视时电视画面上出现水平横线 2013-08-18 [显象管型] ·4P02机芯维修经验荟萃与更改 2013-08-18 [显象管型] ·黄山AH5353C彩电伴音正常图像的清晰度和色彩基本正... 2013-08-18 [显象管型] ·厦华TC****M系列彩电(MT2968M,MT3468M)维修资料 2013-08-18 相关评论    系统暂时关闭评论功能！
