一、简介

MP9583是一个内置了功率MOSFET的单片降压型开关模式DC-DC转换器，它在较宽的输入电源范围内可得到3A的连续输出电流，并具有极好的负载能力和线性调节性。



二、特点

l         3A输出电流

l         可编程软起动

l         0.1Ω的内部功率MOSFET开关

l         输出接陶瓷电容具有低ESR的稳定性

l         可达95%的效率

l         20uA的关断模式电流

l         固定的385KHz工作频率

l         过热保护

l         周期性的过流保护

l         输入工作电源范围宽：4.75V-23V

l         输出可调范围：1.22V-21V

l         欠压锁定

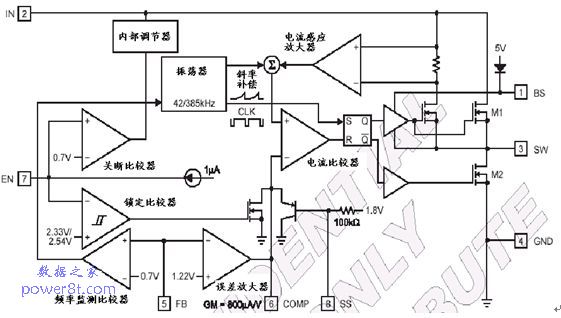

三、框图



四、脚功能
