LM393低功率偏置电压双比较器
概述：LM193内具有2个独立的高精密度电压比较器，其偏置电压可低至2.0mV。使用单电源供电，供电压宽。优点是：高精度比较器；可减少温度单的VOS漂移；不用双电源供电；全部用一致的逻辑格式；适用于电池供电。
在TCL HID299S.P型机上测定
序号
符号
功能
直流电压（V）
1
133Mv
5
1.27V
2
6.12V
6
134.3Mv
3
4.06V
7
11.66V
4
8
14.07V

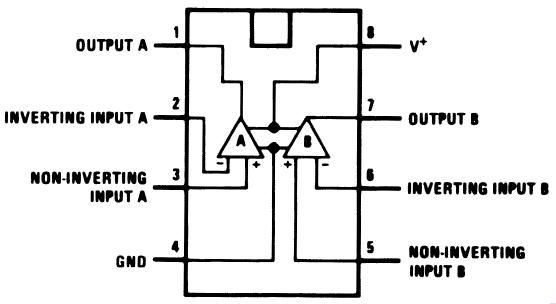

LM393 为双电压比较器，LM393 系列由两个偏移电压指标低达 2.0 的独立精密电压比较器构成。 该产品采用单电源操作设计，且适用电压范围广。该产品也可采用分离式电源，低电耗不受电源电压值影响。本品还有一个特点是，即使是在单电源操作时，其输入共模电压范围也包括接地。LM393 系列可直接与 TTL 及 CMOS 逻辑电路接口。无论时正电源还是负电源操作，当低电耗比标准比较器的优势明显时，LM393 系列便与 MOS 逻辑电路直接接口。 各引脚功能： 8 脚电源 ＋， 4 脚电源 －， 1 脚比较器 A 输出， 2脚比较器 A 反相输入， 3 脚比较器 A 同向输入， 5 脚比较器 B 同向输入， 6 脚比较器 B 反相输入， 7 脚比较器B输出。
