TCL-如画机芯线路原理

如画机芯线路原理
我公司生产的如画机芯系列彩电有HiD3460i、AT3486i、HiD2988i、

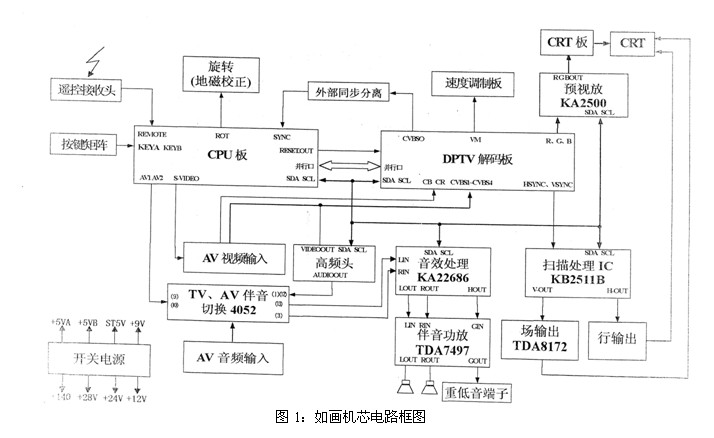

AT2970i、AT2935i、AT2927i、HiD34286P、HiD29286P、AT2970P等。该系列机型采用Trident公司DPTV方案，可实现75Hz/隔行或60Hz/逐行显示（型号后为P机型）。该机芯所有机型具有相同的电路结构，功能方框图如下面图1所示。

下面以AT2935i机型为例，介绍如画机芯的电路原理（详细的电路原理如附图1~附图3所示）。
AT2935i在具体线路的实现上主要分成了三块线路板：主板、CPU板和DPTV解码板。主板上的线路主要完成以下功能：RF电视信号接收及解调、音频处理（包括AV切换、音效处理和音频功率放大等）、RGB视频信号预放大及控制、扫描信号处理及行场输出、地磁校正及速度调制、开关供电电源等。CPU板完成整个系统的功能控制，DPTV解码板完成电视信号的解码及50Hz/隔行到75Hz/隔行或60Hz/逐行的转换。
一、主板线路原理
1、RF电视信号接收及解调
本机采用的是一体化频率合成PLL高频头，高中放合二为一。射频信号进入高频头TU101
，通过I2C总线系统控制，输出视频信号和音频信号。由高频头TU101解调出的复合视频信号从TU101的19脚（VIDEO
OUT）输出，经射随器Q103、Q102缓冲隔离、L207滤波后连接到S201的25脚，再经该*座送入DPTV解码板。AFT电压从TU101的18脚（AFT）输出，接到S001的44脚，再进入CPU板由CPU识别。高频头TU101解调出的伴音信号从16脚（AUDIO
OUT）输出，经射随器Q101缓冲隔离后分成两路，分别由C931和C932耦合进IC901的1脚和12脚。TU101的12脚(SW1)、13脚(SW2)和14脚(SW3)为伴音制式控制端，分别连接到S001的59脚、60脚和61脚。从CPU板过来的伴音制式控制信号通过这三个管脚加到TU101上，用于选择不同的伴音制式。TU101的9脚（BT）为+33V调谐电压输入端，连接D834（UPC574J）稳压输出的+33V稳定电压。TU101的7脚（BP）为+5V供电电压输入端，连接IC101（7805）输出的+5V稳定供电电压。TU101的6脚（BM）为+9V供电电压输入端，连接一稳定的+9V电压。TU101的4脚（SCL）和5脚（SDA）为I2C总线控制输入端。
2、音频处理
音频处理包括AV切换、音效处理和音频功率放大等，其中AV切换由IC901（4052）来实现。IC901为双通道4选1模拟开关，用于AV音频信号的选择。从TU101过来的音频信号的加到IC901的1脚和12脚，从AV1过来的左右声道音频信号分别加到IC901的14脚和5脚，从AV2过来的左右声道音频信号分别加到IC901的15脚和2脚，从DVD过来的左右声道音频信号分别加到IC901的11脚和4脚。IC901的9脚和10脚通过S001的62脚和63脚连接到CPU板上相应的AV开关控制端。IC901在CPU的控制下选择对应的音频信号分别从13脚和3脚输出，经Q902和Q903缓冲后分为两路，一路经C924和C925耦合到AV输出端子，作为AV音频信号输出，另一路经C601和C612分别从IC601（KA22686）的1脚和32脚耦合进IC601的内部进行音效处理。经IC601处理后的音频信号分成三路输出，IC601的21脚和20脚分别输出左右声道伴音信号，IC601的29脚输出重低音信号，这三路信号分别经电阻R608和R607、R606和R605及R613和R612幅度衰减后，经由C627、C629和C625耦合入IC602（TDA7497）进行功率放大，放大后的左右声道伴音信号及重低音信号分别由IC602的12脚、14脚和3脚输出，经电容C623、C622和C624耦合后推动喇叭发出声音。
3、RGB视频信号预放大及控制
RGB视频信号预放大及控制由IC202来完成，IC202采用三星公司的I2C总线控制RGB视频放大器芯片KA2500。IC202除了对RGB信号进行放大外，还具有ABL控制功能，此外还可通过I2C总线控制输出RGB信号的对比度、副对比度、暗平衡亮度等。
DPTV解码板过来的三路RGB信号从S202的22脚、21脚和20脚进入主板，经电容C231、C232和C233从IC202的5脚、7脚和10脚耦合进IC202内部，IC202在CPU的控制下对这三路信号进行相应的处理及放大后，从26脚、24脚和21脚输出，经Q241、Q242和Q243缓冲后，经*座S503连接到CRT板。关机/待机消亮电路由Q249、R250、R251、D241~D244和C248组成，当关机或待机时，12V电压迅速降低，Q249的B极电位通过电阻R250拉低，E极由于电容C248放电缓慢保持高电位，Q249导通，将RGB拉到12V高电压，迅速泄放掉CRT的阳极高压。
IC202的12脚（ABL）为自动亮度控制输入端，由高压包3脚过来的束流检测信号通过R236及D231连接到IC202的12脚，由IC202的内部进行自动亮度控制处理。IC202的18脚（CLP）为钳位控制输入端，通过S202*座的23脚连接到DPTV解码板的相应控制端。IC202的19脚（BLK）为削隐控制输入端，连接场部分的行场削隐检测电路，该电路由Q301、D310、C309、R309、R310、Q405、R426、R429、C429等元件组成。
4、扫描信号处理及行场输出
如画机芯的扫描小信号由IC403来处理，IC403的型号为KB2511，是三星公司推出的I2C总线控制多频扫描处理器专用芯片，可通过I2C总线对行场几何失真调整校正。
由DPTV解码板过来的行同步信号由S201的10脚（HSYNC）进入主板，经电阻R451从1脚（H-I/P）输入IC403，该行同步信号经内部两级行PLL控制、相位及几何处理后从26脚（H-OUT）输出一行驱动脉冲，该脉冲经电阻R443和R446分压后加到行推动管Q402的B极，控制行输出级工作。行输出还受音响状态控制，在音响电视工作状态，CPU输出一个高电平有效的音响状态控制信号（AT），该信号由S001的43脚进入主板，控制Q403导通，把行输出拉到地，使行输出截止。IC403的5脚（C0）和6脚（R0）为行振荡器定时元件，这两个元件和IC403内部的行VCO组成一个可自由运行的行频振荡器，在没有行同步信号输入的情况下也能提供一个稳定的行频输出。IC403的7脚（PLL1）和4脚（PLL2C）分别为第一和第二行PLL滤波端，外接滤波元件。IC403的12脚（H-FLY）为行反馈脉冲输入端，通过R427、C427、C428引入行输出的逆程脉冲。
由DPTV解码板过来的场同步信号由S201的9脚（VSYNC）进入主板，经电阻R452从2脚（V-I/P）输入IC403，该同步信号经内部相位几何等处理和锯齿波形成后从23脚（V-OUT）输出一场锯齿波，经电阻R301进入IC301（TDA8172）的内部，控制场输出级工作。IC403的22脚（V-CAP）为场锯齿波形成端，外接一个场锯齿波形成电容。IC403的20脚（V-AGC）为场幅自动控制端，外接一个场AGC控制电容。
由IC403产生的东西枕校抛物波信号由24脚（EW）输出，该信号经R471后加到IC402（LM358）的3脚；由CPU板过来的行幅控制信号（PWM脉冲）由S001的39脚（HSIZE）进入主板，经R429、R418和C418组成的积分电路形成一直流电压加到IC402的2脚；由高压包过来亮度补偿信号通过R417和D417也加到IC402的2脚。这三个信号经IC402合成放大后从1脚输出，经电阻R435加到Q431的B极，推动Q431和Q430组成的枕校控制电路。
IC403的18脚（BREATH）为束流输入控制端，用于消除阳极高压对场幅的影响。束流信号通过R465和D465输入。IC403的25脚（X-RAY）为X射线保护输入端。
5、开关供电电源
如画机芯的电源部分由日本三肯公司（SANKEN）开发的开关电源专用厚膜集成电路STR－S7609组成，STR-S6709（IC801）的内部包含一个大功率NPN开关管和一个PWM模式开关电源控制及输出驱动控制电路，只需少量的外围器件就可实现一个高效低价的开关电源供电方案。IC801的1脚为内部开关功率晶体管的集电极，经桥堆DB811、C819整流滤波后的直流电压，由开关变压器的9～6脚绕组，进入IC801的1脚。IC801的2脚为内部开关管的发射极，通过保护电阻R829接到地。IC801的3脚为开关管的基极，通过D826、D827和C827接从4脚、5脚输出的开关驱动脉冲。IC801的6脚为电源过流保护输入脚，当由于负载短路或负载电流太大引起开关变压器电流太大时，变压器2脚的电压上升，经R831和R830分压后使IC801的
6脚电压也上升，当超过内部比较器设定的基准电压时，IC801关掉输出，从而实现了过流保护。IC801的7脚为反馈输入端，该端接光耦的E极输出，根据反馈电流的大小来调整开关管的开通和闭合时间的占空比，稳定输出电压。当B+（+140V）电压上升时，电压检测误差放大器IC841（SE140）的输出脚电压会降低，从而使光耦IC842中流过的电流增加，反馈给7脚的电流变大，则开关管将减少导通时间，开关脉冲占空比下降，B＋直流电压下降直至稳定。IC801的8脚为禁止/锁存端，同步截止时间、锁存输入的工作信号。IC801的9脚为工作电压输入端，当电源经D811整流、R811、R812限流，对C825进行充电，开关电源电路通过IC801的9脚开始启动，当此脚电压达到＋8V时，完成开关电源的启动。
在开关脉冲的作用下，开关管交替导通截止，在开关变压器9～6脚的初级绕组上激起高频开关脉冲，并在开关变压器的次级感应出脉冲电压，经各自的整流、滤波及稳压等电路后，分别输出系统需要的各种高中低不同工作电压。
电源的待机状态由CPU板上的CPU控制，在待机状态时，CPU板把输出一个低电平信号，该信号通过S001的41脚进入主板，加到Q843的B极，Q843截止，Q842饱和导通，C极输出电压降低，光耦IC842中的电流大幅增加，反馈到IC801
7脚的电流大幅增大使得开关管输出脉冲占空比大幅下降，变压器感应电压下降，IC801的8脚电压下降，开关电源变为间歇振荡器，输出电压下降。
在待机时，所有次级绕组电压均下降，但T804的11～12绕组电压8V以上的输出电压，该电压经Q841、D843稳压后，再由IC847输出＋5V的待机供电电压供CPU及其他部分工作。
6、主板与CPU板、DPTV解码板接口
主板通过一个64位*座（S001）及两个32位*座（S201、S202）与CPU板和DPTV解码板连接。其中S001的1脚~32脚主要用于CPU板与主板的连接，S001的31脚~64脚主要用于CPU板与DPTV解码板的连接
