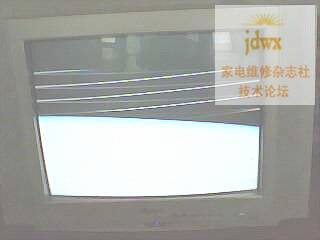

师傅们：我遇到AT21228下半幅回扫线和绿。红。红。绿4条垂直彩带。芯片TMP8823.场STV9302.我查场1脚2伏 2脚13.6伏 3脚12.4伏 4脚—13.5伏 5脚-8.5伏 6脚13.6伏 7脚2伏。我跟换过9302.还怀疑存储器。下载过数据更换24C32，由于刚开机时下面有一段图像。十几秒后压缩。往上折叠虚线图像。我换场的大部分电容也无济于事。还问问师傅们TC144. TC124是什么管。没有三极管特性？
---------------------------------
TC144.124可能是带阻三极管。查一下场供电的压在好时和故障时是否有不同，查一查偏转两组线圈是否对称。
---------------------------------

检修要拓宽思路，上图我找遍了场电路也没解决问题。实际故障是180整流二极管不良
---------------------------------
TC144.124是带阻三极管。
---------------------------------
查一下2脚和6脚电源电压是不是偏低，如果确定电压正常的话查一下2、6的外围元件
---------------------------------
首先感谢铁桩指导。很遗憾的告诉你。用户很急切要看电视。见我短时间不能修好转移他人。我的图像和你的不一样。冷机和你一样。几秒后下面图像被压缩。只剩回扫线。我想不是偏转线圈问题。他不会冷机有图像。我还看有的说：‘到有余辉的彩电，有切颈危险’。所以既然用户不信任。我也就顺手推出。 TCL彩电也奇怪。AT21228这型号的图纸有3个不同版本。我下载下来却没有一张图纸和我机相同。8823和9302这交叉在图纸上。更气人9302有7脚有好几个型号。而且5张图各不相同。我到现在还没有找到和我同机图。
