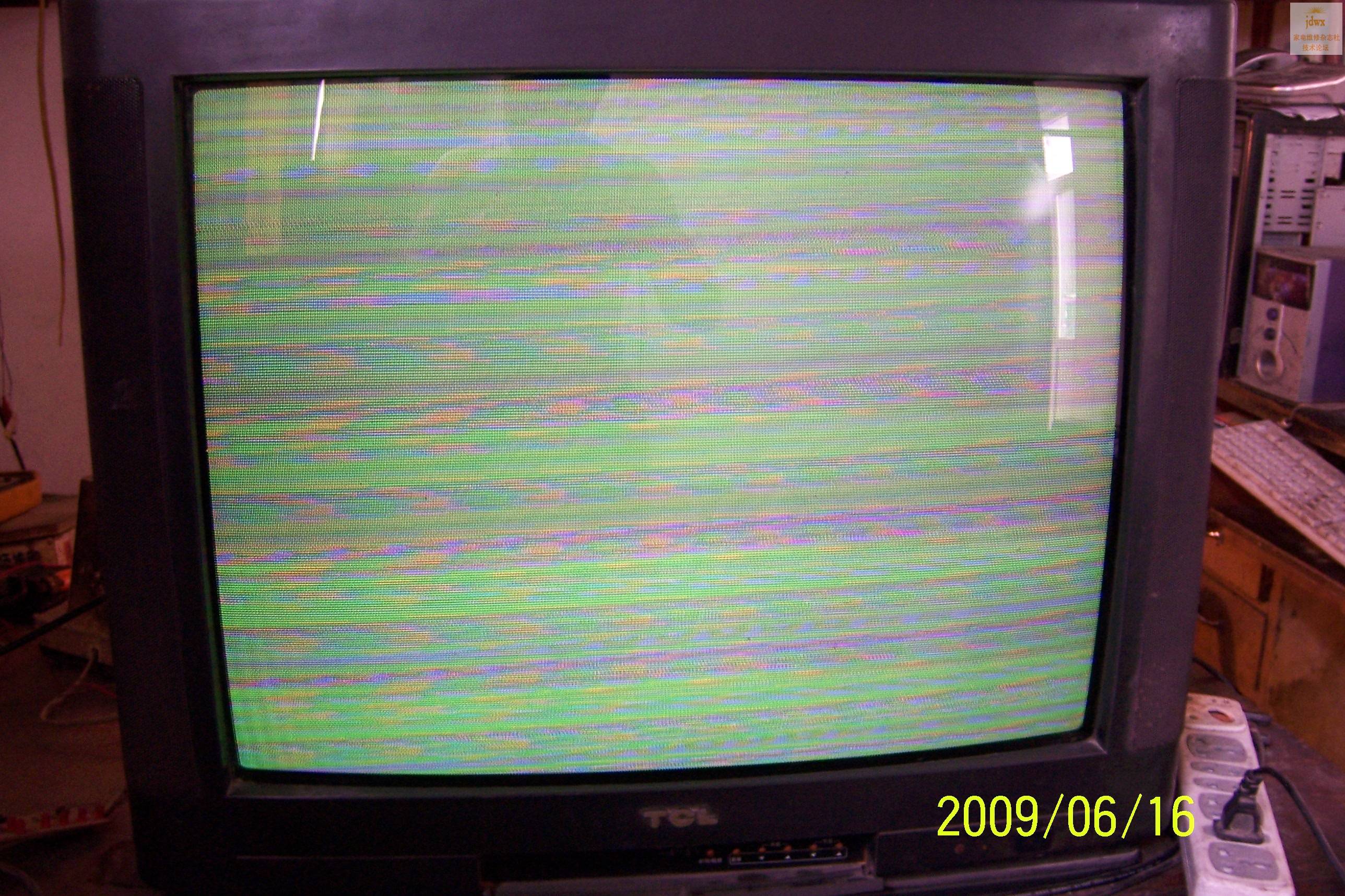

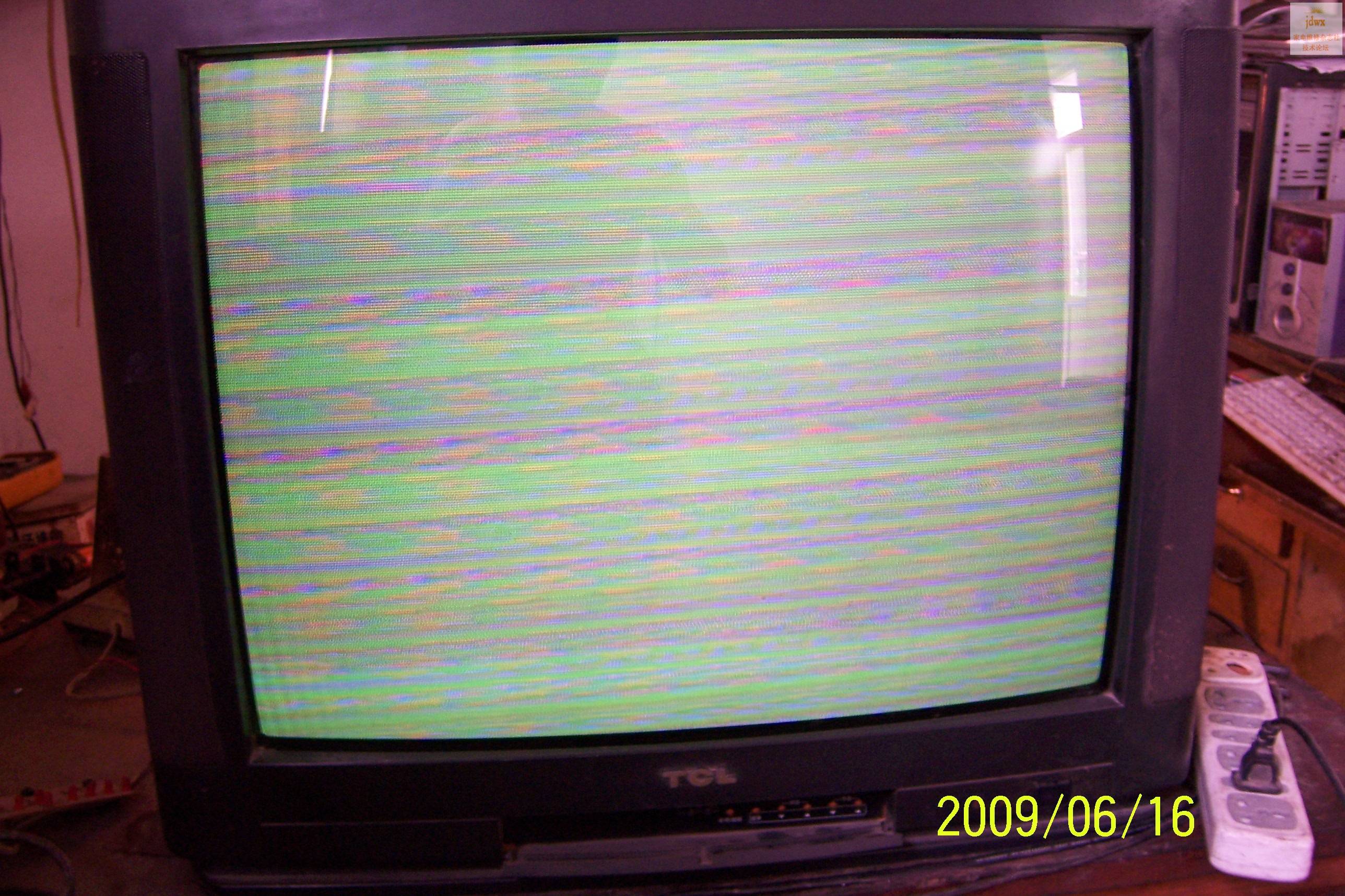

接修TCL2568c 故障为；AV TV伴音都正常字符正常就是屏幕有好像行场都不同步的现象.见附图。检修；换了数据 tb1238 代换4.43.晶振电源滤波也检查了行反馈之路正常，表测1238各脚电压误差不大，AV TV故障一样. 有修过的老师请支招.付故障照片图纸. 100_6118.JPG (731.9 KB)


TCL2501C_TCL2503C_TCL2511C_TCL2536C_TCL2568C彩电电路图纸 (397.93 KB)
---------------------------------
仔细检查行震荡及AFC电路
---------------------------------
嗯，对，应该还是行电路有问题，仔细检查下
---------------------------------
楼上各位热心同僚故障排除 R243开路维修4小时汗流浃背俺来结贴老大给点奖励不？
---------------------------------
这样杂乱的图像可能不只是扫描电路的故障；你先换掉视放电容和加速极电容看看。【顺达家电维修】
