ＴＣＬ９３２５彩电Ｃ９２６变质造成的软故障检修
2002年,第35期,类别:彩电维修

　　一台ＴＣＬ９３２５彩电开机后光栅时大时小，呈无规律收缩、放大状态，同时亮度也相应发生变化，扬声器发出异常响声。

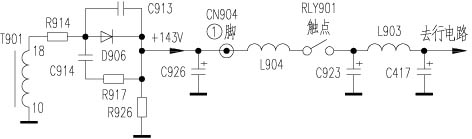

　　测主电源电压（＋１４３Ｖ）多数情况在１２４～１３６Ｖ之间无规则的波动，而有时又突然降到５０Ｖ左右。据维修经验，此故障出在开关电源电路或行负载电路。断开行负载，在滤波电容Ｃ４１７（１００μＦ／１６０Ｖ）两端并上１００Ｗ灯泡作假负载（见附图），开机测得主电源电压（＋Ｂ）在１３０Ｖ左右，一会儿又突然降到５０Ｖ以下，由此分析故障在开关电源部分。逐一检查并用正品元件代换Ｑ９１２、Ｑ９１１、Ｑ９１０、ＺＤ９０３（８．２Ｖ）、ＺＤ９０４（９．１Ｖ）、Ｃ９０８（１０μＦ／５０Ｖ）、Ｃ９１０（４７μＦ／２５Ｖ）等元件，故障依旧，于是重点检查开关变压器Ｔ９０１后面的二次整流滤波电路。
　　拔掉开关电源部分至主板的*头ＣＮ９０４，将１００Ｗ灯泡改接在＋Ｂ第一级滤波电容Ｃ９２６（１０μＦ／１６０Ｖ）处，用两块万用表监测＋Ｂ电压及＋１８Ｖ辅助电源电压，发现＋Ｂ电压降到＋６Ｖ左右，而辅助电源电压（空载）为＋２３Ｖ保持不变，这说明故障在＋Ｂ处的整流滤波及其相关电路。查Ｒ９１４、Ｃ９１４、Ｄ９０６无异常，怀疑Ｃ９２６损坏。取下用ＭＦ４７型万用表Ｒ×１００挡测量无充放电现象，用数字万用表测量已无容量。Ｃ９２６图标为２２μＦ／１６０Ｖ，而实物为１０μＦ／１６０Ｖ，用正品２２μＦ／２５０Ｖ电容代换后＋Ｂ电压为＋１４３Ｖ且稳定。接上原负载，在＋Ｂ输出处串入电流表测其负载电流为４００～５５０ｍＡ，在Ｌ９０４处串入电流表测行负载电流为３００～５００ｍＡ，在行管Ｖ４０２ｃ极串入电流表测其电流为８５０～１０８０ｍＡ，且电流随屏幕亮度增大而有所增大。上述测量值乍看起来好像误差太大而不正常，其实这是测量部位不同引起的误差，行输出电路本身没问题。更换Ｃ９２６后长时间观察，未出现任何异常情况。
