长虹Ｇ２９Ｄ９彩电开关电源故障检修二例
2001年,第52期,类别:彩电维修

　［例１］开机三无，电源指示灯亦不亮。

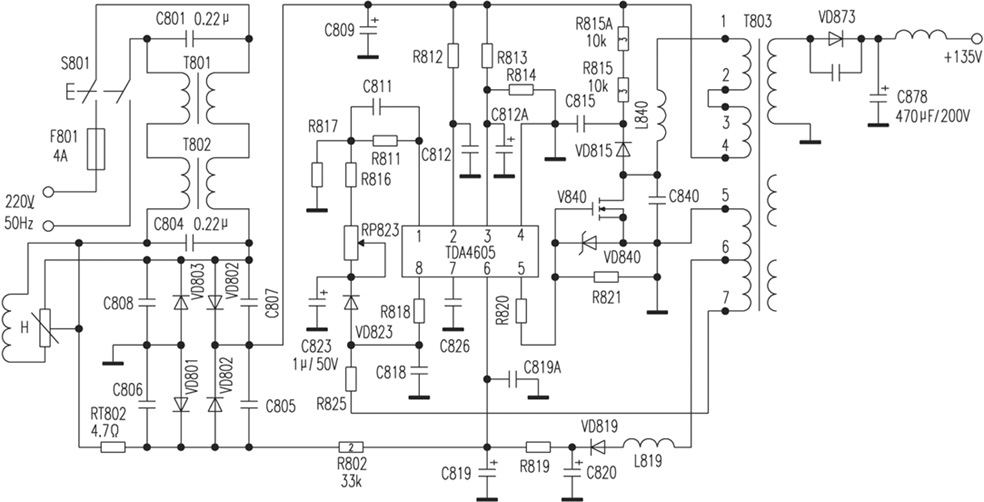

　　据故障现象分析，首先检查开关电源电路，见附图。开机时，半波整流的供电电压经Ｒ８０２限流及Ｃ８１９滤波后，为ＴＤＡ４６０{6}脚供电，内部软启动电路动作，启动内部脉冲发生器，由{5}脚输出控制脉冲，控制Ｖ８４０场效应管工作在开关状态。开关变压器反馈绕组经{7}脚为ＴＤＡ４６０５{8}脚提供反馈信号，并通过ＶＤ８２３整流、Ｃ８２３滤波后得到与次级输出电压成线性关系的检测电压，经ＲＰ８２３、Ｒ８１６、Ｒ８１７分压后输入ＴＤＡ４６０５{1}脚（稳压反馈信号输入端），通过内部控制和过载放大电路，控制{5}脚输出的脉冲宽度，以达到稳定输出电压的目的。当ＴＤＡ４６０５启动正常工作后，由Ｔ８０３{6}脚输出脉冲电压，经ＶＤ８１９整流及Ｃ８２０、Ｃ８１９滤波后为ＴＤＡ４６０５{6}脚供电。
　　经直观检查，Ｆ８０１熔断，Ｖ８４０击穿。取下Ｖ８４０，测Ｃ８０９正端对地电阻值基本正常，Ｔ８０３次级负载也无短路现象。断开Ｔ８０３次级各路负载，在Ｃ８７８两端并入一只１００Ｗ灯泡作假负载，换新Ｆ８０１，通电测ＴＤＡ４６０５{6}脚电源电压约９．３Ｖ，{5}脚输出驱动电压约３．６Ｖ，基本正常，换新Ｖ８４０（ＢＵＺ３３Ａ）后通电观察，１００Ｗ灯泡瞬间发红后熄灭。关机检查，Ｆ８０１又熔断，Ｖ８４０再次击穿。取下Ｖ８４０，测Ｃ８０９正端对地电阻值无异常，换上Ｆ８０１，开机测ＴＤＡ４６０５{6}脚电压约１Ｖ，{5}脚为０．２Ｖ左右。仔细分析电路，认为很可能是Ｖ８４０漏极钳位保护电路有故障，造成Ｖ８４０击穿，其漏极３００Ｖ电压加至ＴＤＡ４６０５{5}脚，造成ＴＤＡ４６０５内电路击穿损坏。仔细检查ＶＤ８１５、Ｃ８１５、Ｒ８１５、Ｒ８１５Ａ组成的钳位保护电路，发现Ｒ８１５与Ｒ８１５Ａ相连的焊点周围有一圈不易察觉的小裂纹，有接触不良现象，Ｖ８４０漏极关断时在Ｔ８０３{1}、{4}脚产生的尖峰脉冲电压无法释放，造成Ｖ８４０击穿，同时损坏了ＴＤＡ４６０５。对Ｒ８１５进行补焊时，发现Ｒ８１５引脚伸出电路板太短，不易焊牢。重新取下Ｒ８１５、Ｒ８１５Ａ，对其引脚加工后焊回电路板，再更换ＴＤＡ４６０５及Ｖ８４０，开机观察灯泡发光正常，测其两端电压为１３３Ｖ且稳定，关机取下灯泡，恢复Ｔ８０３次级所有负载，试机一切正常。
　［例２］开机呈三无现象

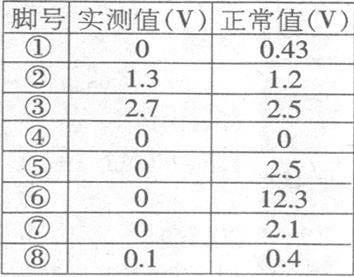

　　直观检查，Ｆ８０１完好，Ｖ８４０无异常。通电测Ｃ８０９两端电压为２９７Ｖ正常，测ＴＤＡ４６０５各脚电压值与正常值比较，有较大差异（见附表）。关机后检查，Ｒ８０２断路，测ＴＤＡ４６０５{6}脚对地电阻值约８ｋΩ左右，基本正常。更换Ｒ８０２（３３ｋΩ／２Ｗ），试机恢复正常，但使用不久故障重现。经检查，又是Ｒ８０２断路。仔细分析电路，Ｒ８０２只提供开机时的启动电压，待开关电源正常工作后则由Ｔ８０３{6}脚经ＶＤ８１９整流及Ｃ８２０、Ｃ８１９滤波后为ＴＤＡ４６０５供电。进一步检查，发现ＶＤ８１９断路。ＶＤ８１９的型号为ＲＵ２，用在此处其参数余量应完全足够，分析可能是元件自身质量问题造成的。更换ＶＤ８１９、Ｒ８０２，试机二小时后关机检查，Ｒ８０２仅有微温，ＶＤ８１９温度正常，至此故障排除。
